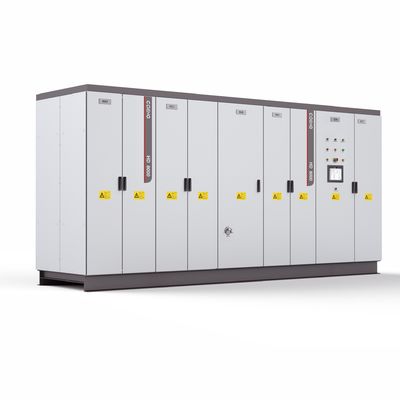

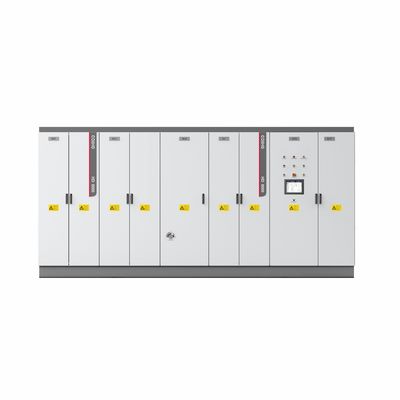

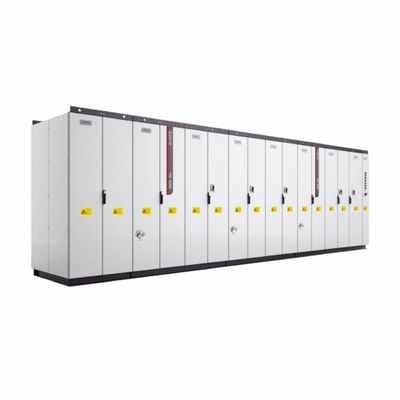

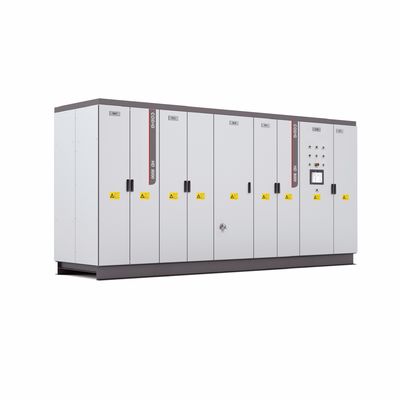

HD8000 মিডিয়াম ভোল্টেজ ইঞ্জিনিয়ারিং ভিএফডি সিস্টেম হাই পাওয়ার ভিএফডি

  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
  • HD8000 Medium Voltage Engineering VFD System High Power Vfds
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম COENG
সাক্ষ্যদান CE
মডেল নম্বার HD8000
ন্যূনতম চাহিদার পরিমাণ 1
প্যাকেজিং বিবরণ কাঠের কেস
ডেলিভারি সময় 10-30 কার্যদিবস
পরিশোধের শর্ত এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা 20000সেট/বছর

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
গ্রিড সাইডের রেটেড ভোল্টেজ 2: 1900V 3: 3300V 6: 6600V A: 10kV মোটর সাইডের রেটেড ভোল্টেজ 3: 3300V 6: 6600V A: 10kV
শক্তি 10: 10MVA সংশোধন পদ্ধতি P: PWM D: ডায়োড মৌলিক সংশোধন
সাধারণ বাস সংশোধন পদ্ধতি খালি: একক সংশোধন 2: ডবল সংশোধন সাধারণ বাস ইনভার্টার পদ্ধতি খালি: একক D: ডবল বৈদ্যুতিন সংকেতের মেরু বদল T: ট্রিপল বৈদ্যুতিন সংকেতের মেরু বদল
বিশেষভাবে তুলে ধরা

HD8000 ভিএফডি সিস্টেম

,

vfds

,

মাঝারি ভোল্টেজের ভিএফডি সিস্টেম
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

HD8000 মিডিয়াম ভোল্টেজ ইঞ্জিনিয়ারিং ভিএফডি সিস্টেম উচ্চ ক্ষমতা ভিএফডি সিস্টেম পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ রূপান্তরকারী

HD8000 মিডিয়াম ভোল্টেজ ইঞ্জিনিয়ারিং ভিএফডি সিস্টেম উচ্চ ক্ষমতা ভিএফডি সিস্টেম পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ রূপান্তরকারী



পণ্যের ভূমিকা

এইচডি 8000 সিরিজ ভিএফডি একটি উচ্চ-ক্ষমতা ড্রাইভ সিস্টেম যা এসি-ডিসি-এসি রূপান্তরকারী এবং ডিসি-এসি সাধারণ ডিসি বাস মাল্টি-অক্ষ মোটর ড্রাইভ ইউনিট অন্তর্ভুক্ত করে।সর্বোচ্চ শক্তি একক মেশিনের জন্য 30MVA এবং সমান্তরাল অপারেশন জন্য 60MVA পৌঁছাতে পারেএর মডুলার হার্ডওয়্যার এবং ইঞ্জিনিয়ারিং সফটওয়্যার ডিজাইন
এটি বিভিন্ন জটিল অবস্থার জন্য কাজ করতে সক্ষম করে।
এইচডি৮০০০ সিরিজের ভিএফডি প্রেসপ্যাক আইজিসিটি এবং ডায়োডের পাশাপাশি তরল শীতল পদ্ধতি গ্রহণ করে, পুরো মেশিনটি সুরক্ষা স্তর আইপি৫৪ পূরণ করে এবং এটিতে পরিবেশের সাথে সুপার অভিযোজনযোগ্যতা, উচ্চ নির্ভরযোগ্যতা রয়েছে,চমৎকার তাপ অপসারণ কর্মক্ষমতা এবং ছোট ভলিউম, দুই-চতুর্ভুজ এবং চার-চতুর্ভুজ সংশোধন সমাধান আছে।
  • বৈশিষ্ট্যঃএকক/বহু-অক্ষের ড্রাইভ, IP54 সুরক্ষা, দুই-চতুর্ভুজ/চার-চতুর্ভুজ
  • ডিজাইনঃমডুলার ডিজাইন
  • সংশোধনঃমাল্টি-ইম্পলস বেসিক রিক্সিফিকেশন, স্মার্ট রিক্সিফিকেশন এবং পিডব্লিউএম রিক্সিফিকেশন
  • ভোল্টেজ রেটঃ1900V3000V (3300V), 6000V, (6600V), 10000V
  • সর্বাধিক শক্তিঃ30 এমভিএ (একক) 60 এমভিএ (সমান্তরাল)
  • সামঞ্জস্যপূর্ণ মোটরঃঅ্যাসিনক্রোন ইনডাকশন মোটর, স্থায়ী চুম্বক সমন্বয় মোটর, বৈদ্যুতিক উত্তেজিত সমন্বয় মোটর
  • নিয়ন্ত্রণ পদ্ধতিঃV/F, সেন্সর সহ ক্লোজ লুপ ভেক্টর কন্ট্রোল, সেন্সর ছাড়াই ওপেন লুপ ভেক্টর কন্ট্রোল
  • ঠান্ডাঃজল শীতল
পণ্য প্রয়োগ
  • ধাতুবিদ্যা প্রকৌশল
  • তেল ও গ্যাস পরিবহন
  • টেস্টিং প্ল্যাটফর্ম
  • পুনর্নবীকরণযোগ্য শক্তি
  • রেল পরিবহন
  • খনি ও উত্তোলন
  • নৌ সরঞ্জাম
  • এলএনজি
  • পাওয়ার সোর্স
  • শক্তি সঞ্চয়
টেকনিক্যাল স্পেসিফিকেশন
HD8000 টেকনিক্যাল স্পেসিফিকেশন
HD8000 3306 3308 3310 3312 2624 AA30 6640 এএ৬০
R মৌলিক ইক্টিফিকেশন ইনপুট ভোল্টেজ ৩৩০০ ভোল্ট ১৯০০ ভোল্ট ১০ কিলোভোল্ট ৬৬০০ ভোল্ট ১০ কিলোভোল্ট
ইনপুট ফ্রিকোয়েন্সি ৪৫ হার্জ-৬৬ হার্জ
অতিরিক্ত লোড 110% @ নামমাত্র বর্তমান, 120% @ নামমাত্র বর্তমান 60s
ইএফআইআইবিজ্ঞান ≥৯৯%
পাওয়ার ফ্যাক্টর ≥0.95 (নামমাত্র বর্তমান, 2% এসি ইনপুট রিঅ্যাক্টর দিয়ে সজ্জিত)
সুরক্ষা ওভারলোড সুরক্ষা, ওভারহাইট সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ত্রুটি পূর্ব-নির্ধারণ ইত্যাদি
RecPWM
প্রসঙ্গ		 ইনপুট ফ্রিকোয়েন্সি ৪৫ হার্জ-৬৬ হার্জ
অতিরিক্ত লোড 110% @ নামমাত্র বর্তমান, 120% @ নামমাত্র বর্তমান 60s
ইএফআইআইবিজ্ঞান ≥98.5%
পাওয়ার ফ্যাক্টর নিয়ন্ত্রনযোগ্য (ডিফল্ট 1)
সুরক্ষা ওভারলোড সুরক্ষা, ওভারহাইট সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ত্রুটি পূর্ব-নির্ধারণ ইত্যাদি
ইনভার্টার আউটপুট ভোল্টেজ ৩৩০০ ভোল্ট ৬৬০০ ভোল্ট ১০ কিলোভোল্ট ৬৬০০ ভোল্ট ১০ কিলোভোল্ট
সর্বাধিক আউটপুট ফ্রিকোয়েন্সি

১১০ হার্জ
গতি স্থিতিশীল নির্ভুলতা OLVC: 0.01%, CLVC: 0.01% OLVC: 0.01%, CLVC: 0.01%
স্পিড পলস OLVC: 0.2%, CLVC: 0.1% OLVC: 0.4%, CLVC: 0.2%
স্টার্ট টর্ক OLVC: 150%, CLVC: 200% OLVC: ১৩০%, CLVC: ১৫০%
টর্ক নিয়ন্ত্রণ V/F: হ্যাঁ, OLVC: হ্যাঁ, CLVC: হ্যাঁ V/F: হ্যাঁ, OLVC: হ্যাঁ, CLVC: হ্যাঁ
টর্ক নির্ভুলতা OLVC: ৫%, CLVC: ২% OLVC: ৫%, CLVC: ২%
টর্ক প্রতিক্রিয়া সময় OLVC: 5ms, CLVC: 5ms OLVC: 5ms, CLVC: 5ms
ঘোরানো প্রতিক্রিয়া সময় OLVC: 100ms, CLVC: 100ms OLVC: 150ms, CLVC: 150ms
গতিশীল ড্রপ সমতুল্য OLVC: 0.5%*s, CLVC: 0.25%*s OLVC: 1%*s, CLVC: 0.5%*s
অতিরিক্ত লোড 110% @নামমাত্র বর্তমান, 120% @নামমাত্র বর্তমান 60s
পরিবেশ তাপমাত্রা ইনপুট তাপমাত্রা ≤40
উচ্চতা ≤4000m (2000m~4000m ডি-রেটিং)
যান্ত্রিক তথ্য আইপি সুরক্ষা আইপি ৫৪
ঠান্ডা জল শীতলকরণ
ক্ষয় প্রতিরোধক C4-M
HD8000 সিরিজের নির্বাচন টেবিল
মডিউল গ্রিড ভোল্টেজ মোটর ভোল্টেজ শক্তি রেট সর্বাধিক f আকার (W*D*H) (মিমি) নোট
HD8000-3306 ৩৩০০ ভোল্ট ৩৩০০ ভোল্ট ৬ এমভিএ ১০৫০এ ১১০ হার্জ 4600*1300*2200 জল শীতল ক্যাবিনেট রয়েছে
HD8000-3308 ৮ এমভিএ ১৪০০ এ
HD8000-3310 ১০ এমভিএ ১৭৫০এ
HD8000-3312 ১২ এমভিএ ২১০০এ
HD8000-2624 ১৯০০ ভোল্ট ৬৬০০ ভোল্ট ২৪ এমভিএ ২১০০এ 7800*1300*2200
HD8000-AA30 ১০ কিলোভোল্ট ১০ কিলোভোল্ট ৩০ এমভিএ ১৭৫০এ 10600*1300*2200
HD8000-6640 ৬৬০০ ভোল্ট ৬৬০০ ভোল্ট ৪০ এমভিএ ৩৫০০ এ 15600*1300*2200
HD8000-AA60 ১০ কিলোভোল্ট ১০ কিলোভোল্ট ৬০ এমভিএ ৩৫০০ এ ২১২০০*১৬০০*২২০০

পণ্যের বৈশিষ্ট্য
প্রকৌশল নকশা ধারণা
বৈশিষ্ট্য
· আইপি 54 সুরক্ষা যাতে সিস্টেমটি পরিবেশগতভাবে অত্যন্ত শক্তিশালী অভিযোজনযোগ্যতা অর্জন করে
· সিস্টেমের ডাউনটাইমের সম্ভাবনা কমাতে মূল উপাদানগুলির অতিরিক্ত নকশা
· উন্নত আইজিসিটি এবং থাইরিস্টর যা পাওয়ার সিস্টেমকে অতি উচ্চ নির্ভরযোগ্যতা দেয়
· ডাবল প্রেসপ্যাক গ্রহণ, চমৎকার তাপ অপসারণ কর্মক্ষমতা যা অতি উচ্চ শক্তি ঘনত্ব সিস্টেম তোলে
· প্রথম শ্রেণীর সুরক্ষা ত্রুটি সিস্টেম
· গ্রাহকদের জন্য সম্পূর্ণ তথ্য প্রদানের জন্য শক্তিশালী পর্যবেক্ষণ ব্যবস্থা
· প্রচুর বিকল্প আনুষাঙ্গিক
সুরক্ষা
· আইজিসিটি পূর্বনির্ধারিত রায় + সুরক্ষা প্রযুক্তির মাধ্যমে ব্রিজ সার্কিট আর্ম
· এসি টার্মিনাল বর্তমানের তাত্ক্ষণিক মানের রিয়েল-টাইম সনাক্তকরণ উচ্চ বর্তমান বন্ধকরণ কর্ম নিষিদ্ধ
চমৎকার নিয়ন্ত্রণ
· বৈদ্যুতিক এবং ব্রেকিং শক্তি ফিডব্যাক পূরণের জন্য ডাবল চার-চতুর্ভুজ অপারেশন
· যান্ত্রিক রেজোনেন্স দমনের জন্য সিস্টেমের প্রয়োজনীয়তা পূরণের জন্য দ্রুত টর্ক ডাইনামিক প্রতিক্রিয়া
· ইস্পাত রোলিং, লিফট ইত্যাদির উচ্চ-কার্যকারিতা প্রয়োজনীয়তা পূরণের জন্য মোটরটি সেকশনে সিঙ্ক্রোনিকভাবে মডিউল করা হয়।
· বিভিন্ন মোটর (ইন্ডাকশন মোটর, স্থায়ী চুম্বক সিঙ্ক্রোন মোটর, বৈদ্যুতিক উত্তেজিত সিঙ্ক্রোন মোটর, ইত্যাদি) এর জন্য উপযুক্ত
ওভারলোড কার্ভ
· ১১০% @নামমাত্র বর্তমান, ১২০% @নামমাত্র বর্তমান ৬০

ইঞ্জিনিয়ারিং ডিজাইন
মডুলার ডিজাইন
· বুদ্ধিমান ত্রুটি নির্ণয়ের সিস্টেম, দ্রুত অবস্থান
· মূল উপাদানগুলির মডুলার নকশা, উচ্চ ধারাবাহিকতা এবং উচ্চ নির্ভরযোগ্যতা
· সুবিধাজনক রক্ষণাবেক্ষণ
তীব্র ভূমিকম্পমূলক নকশা
· আইইসি 60721 3M5 যান্ত্রিক অবস্থার স্থিতিশীল অপারেশন
· সুনির্দিষ্ট যান্ত্রিক নকশা শক্তিশালী ভূমিকম্প প্রতিরোধের নিশ্চিত করে
কাস্টমাইজযোগ্য যোগাযোগ প্রোটোকল
· এটি প্রতিষ্ঠিত যোগাযোগ প্রোটোকলকে সমর্থন করে, যা অন্তর্নিহিত পিএলসির সাথে নির্বিঘ্নে সংযোগ অর্জন করতে পারে এবং এটি প্রতিস্থাপন এবং রক্ষণাবেক্ষণের জন্য আরও সুবিধাজনক
· ফিল্ড-বাস সমর্থন করেঃ প্রোফিবাস, প্রোফিনেট, ক্যানওপেন, ডিভাইসনেট, কন্ট্রোলনেট, মোডবাস আরটিইউ, ইন্ডাস্ট্রি ইথারকাট, প্রোফিনেট আইও, ইথারনেট/আইপি, মোডবাস টিসিপি

HD8000 এর নির্ভরযোগ্যতার গ্যারান্টি
মানসম্মত উৎপাদন এবং কারখানার পরীক্ষা
· পরীক্ষার প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় এবং পুরো প্রক্রিয়াটি ট্র্যাকযোগ্য
· সমস্ত পণ্য শিপিংয়ের আগে 100%V এবং 100%Pn বার্ধক্য পরীক্ষা সহ্য করে
· উৎপাদন দক্ষতা নিশ্চিত করতে এমইএসের নিখুঁত ব্যবস্থাপনা ব্যবস্থা
· শিল্পের নেতৃস্থানীয় পরীক্ষা প্ল্যাটফর্ম এবং এটি পণ্যের গুণমান নিশ্চিত করতে পারে কারণ এটি বিভিন্ন ভোল্টেজ স্তর এবং ড্রাইভ পূর্ণ লোড পরীক্ষার বিভিন্ন rectifier মোড পূরণ করতে পারে

HD8000 এর দ্রুত ডিবাগিং সফটওয়্যার
· দ্রুত ডিবাগিং সফটওয়্যারটি অপটিক্যাল ফাইবারের মাধ্যমে পিসির সাথে সংযুক্ত। সফটওয়্যারটিতে প্রচুর সংখ্যক পেশাদার ডিবাগিং ফাংশন রয়েছে, যেমন ব্যাচ প্যারামিটার সেটিং,ত্রুটি তথ্য ডাউনলোড এবং তরঙ্গের বিশ্লেষণ, উচ্চ গতির oscilloscope, এবং সম্পাদনা ফাংশন একটি বড় সংখ্যা. সফ্টওয়্যার সিরিয়াল বা ইথারনেট যোগাযোগ সমর্থন করে, তাই সফ্টওয়্যার সিরিয়াল যোগাযোগের মাধ্যমে VFD বজায় রাখতে পারেন,অথবা ইথারনেটের মাধ্যমে কেন্দ্রীয় কন্ট্রোল রুমে VFD বজায় রাখা.
HD8000 মিডিয়াম ভোল্টেজ ইঞ্জিনিয়ারিং ভিএফডি সিস্টেম হাই পাওয়ার ভিএফডি 0
