ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ 3300V 1900V,10kV 6600V 10kV vfd ইনভার্টার
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | COENG |
| সাক্ষ্যদান | CE |
| মডেল নম্বার | HD8000-3306 |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| প্যাকেজিং বিবরণ | কাঠের কেস |
| ডেলিভারি সময় | 10-30 কার্যদিবস |
| পরিশোধের শর্ত | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| যোগানের ক্ষমতা | 20000সেট/বছর |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| যান্ত্রিক বৈশিষ্ট্য | একক/মাল্টিপল এক্সিস ড্রাইভ, দুই-চতুর্ভুজ/চার-চতুর্থাংশ | মোটর সাইডের রেটেড ভোল্টেজ | 3: 3300V 6: 6600V A: 10kV |
|---|---|---|---|
| শক্তি | 10: 10MVA | সংশোধন পদ্ধতি | P: PWM D: ডায়োড মৌলিক সংশোধন |
| সাধারণ বাস সংশোধন পদ্ধতি | খালি: একক সংশোধন 2: ডবল সংশোধন | সাধারণ বাস ইনভার্টার পদ্ধতি | খালি: একক D: ডবল বৈদ্যুতিন সংকেতের মেরু বদল T: ট্রিপল বৈদ্যুতিন সংকেতের মেরু বদল |
| বিশেষভাবে তুলে ধরা | ১৯০০ ভোল্ট ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ,১০ কেভি ভিএফডি ইনভার্টার,৩৩০০ ভোল্ট ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ |
||
পণ্যের বর্ণনা

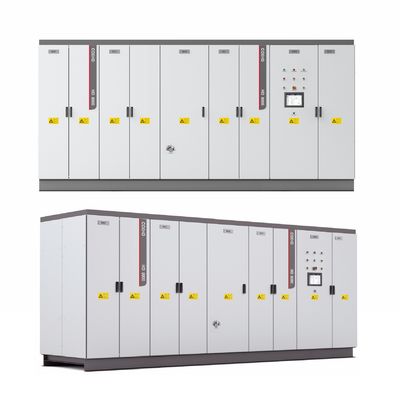

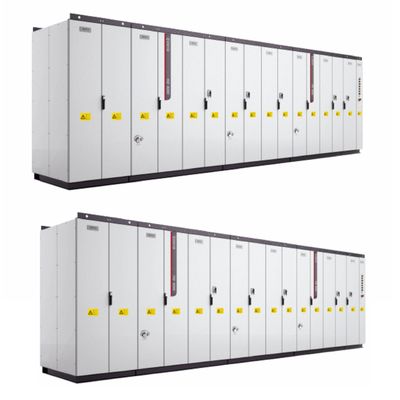

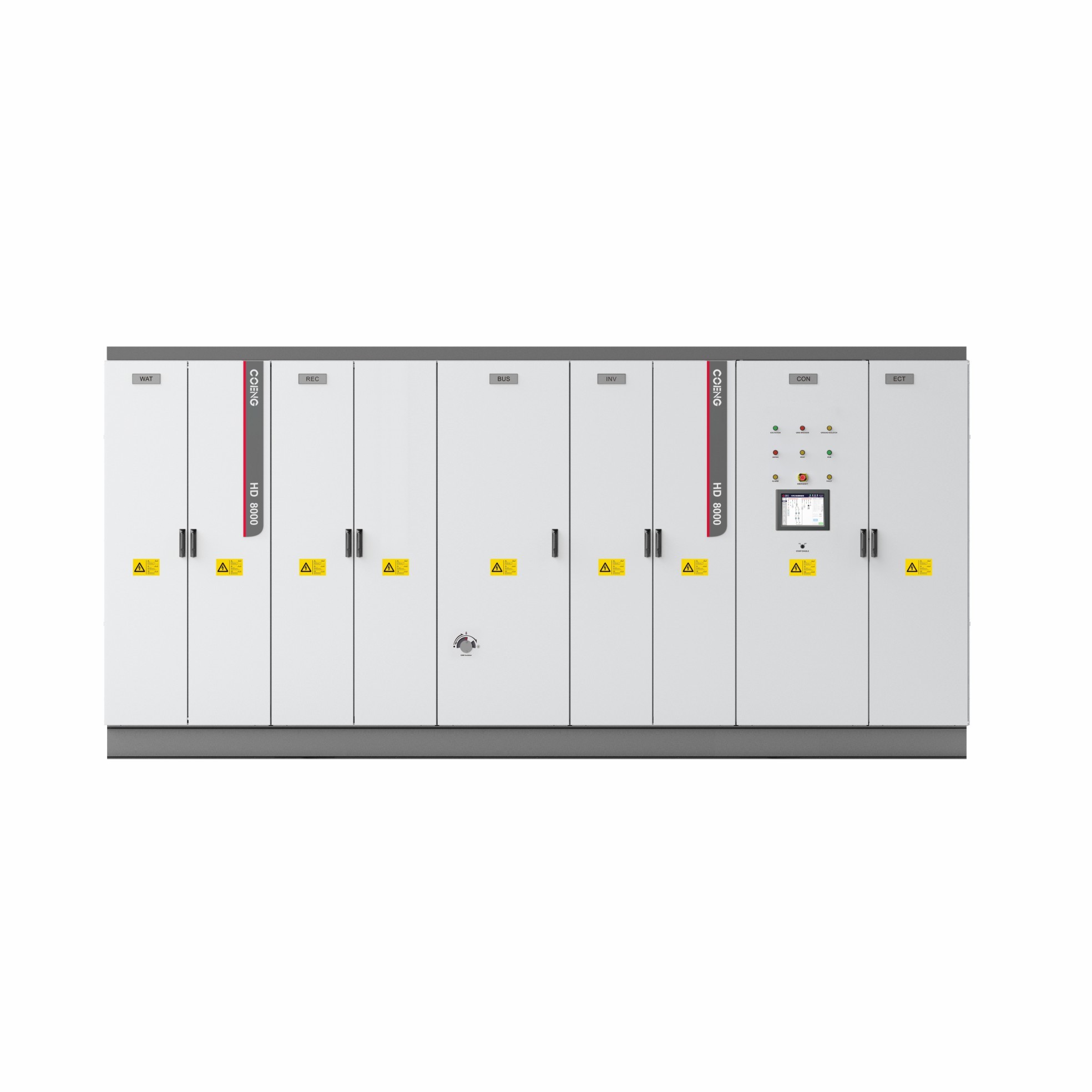

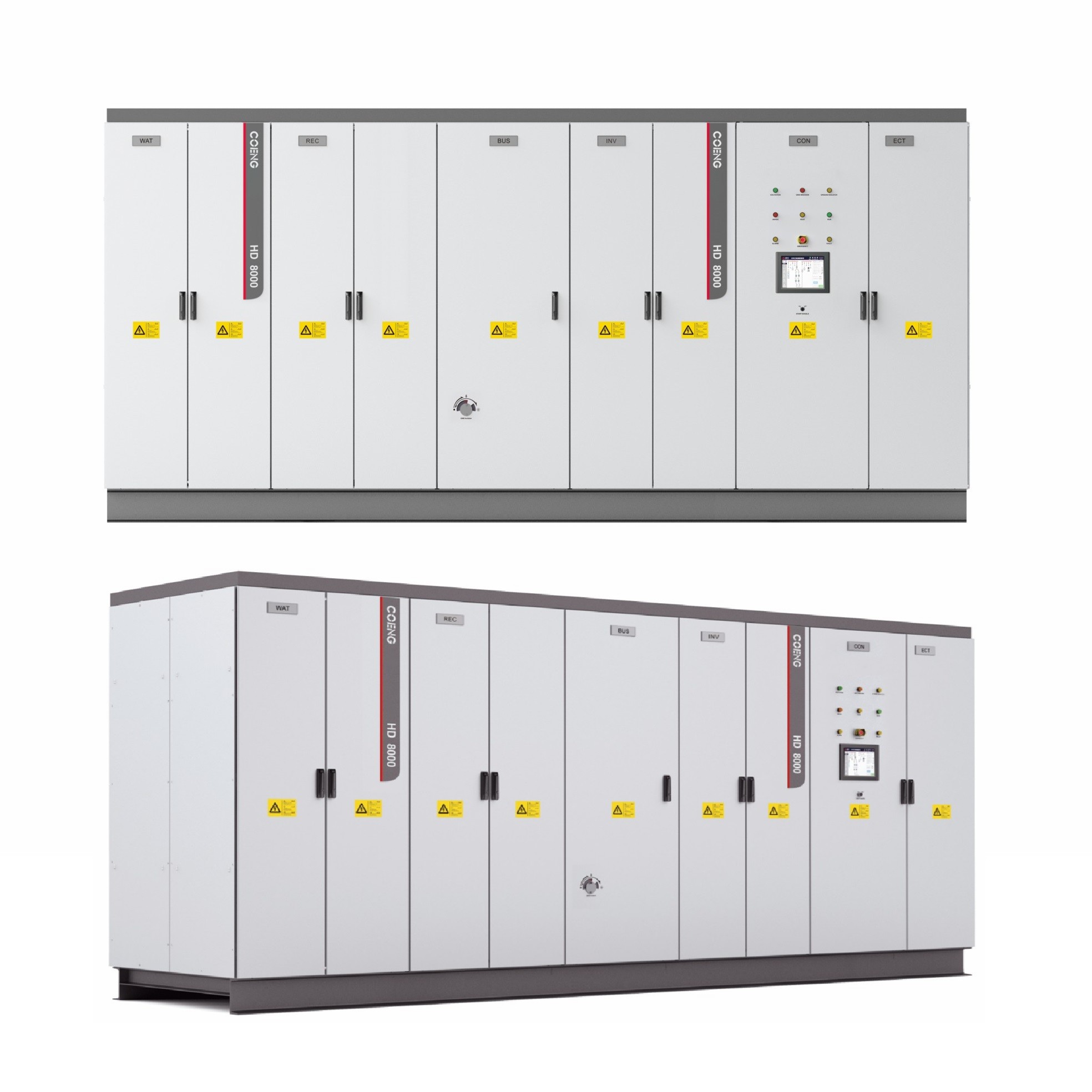

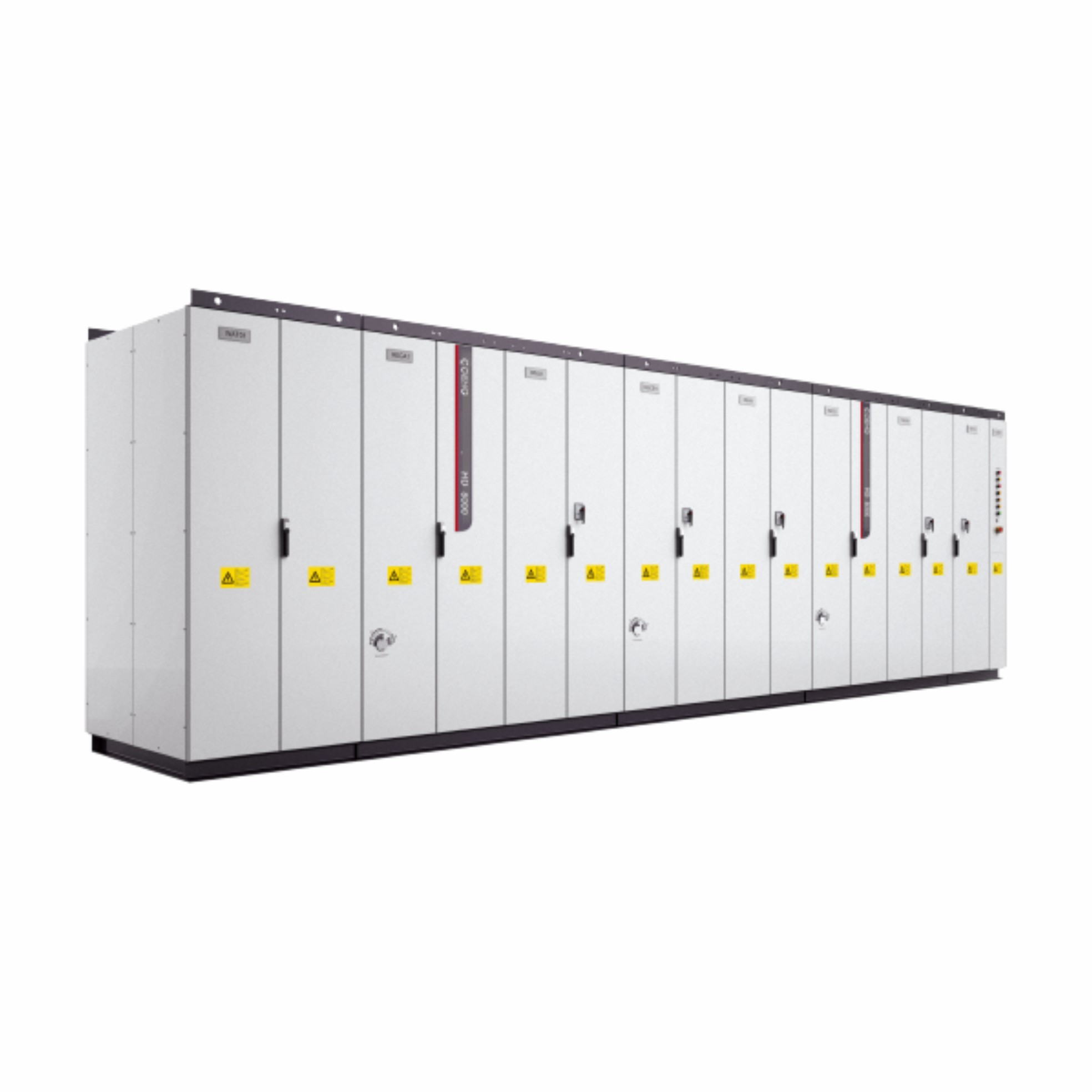

HD8000 উচ্চ ক্ষমতা VFD সিস্টেম পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ রূপান্তরকারী
পণ্যের প্রয়োগ
- বৈশিষ্ট্যঃএকক/বহু-অক্ষের ড্রাইভ, IP54 সুরক্ষা, দুই-চতুর্ভুজ/চার-চতুর্ভুজ
- ডিজাইনঃমডুলার ডিজাইন
- সংশোধনঃমাল্টি-ইম্পলস বেসিক রিক্সিফিকেশন, স্মার্ট রিক্সিফিকেশন এবং পিডব্লিউএম রিক্সিফিকেশন
- ভোল্টেজ রেটঃ1900V3000V (3300V), 6000V, (6600V), 10000V
- সর্বাধিক শক্তিঃ30 এমভিএ (একক) 60 এমভিএ (সমান্তরাল)
- সামঞ্জস্যপূর্ণ মোটরঃঅ্যাসিনক্রোন ইনডাকশন মোটর, স্থায়ী চুম্বক সমন্বয় মোটর, বৈদ্যুতিক উত্তেজিত সমন্বয় মোটর
- নিয়ন্ত্রণ পদ্ধতিঃV/F, সেন্সর সহ ক্লোজ লুপ ভেক্টর কন্ট্রোল, সেন্সর ছাড়াই ওপেন লুপ ভেক্টর কন্ট্রোল
- ঠান্ডাঃজল শীতল
টেকনিক্যাল স্পেসিফিকেশন
| HD8000 টেকনিক্যাল স্পেসিফিকেশন | ||||||||||||||
| HD8000 | 3306 | 3308 | 3310 | 3312 | 2624 | AA30 | 6640 | এএ৬০ | ||||||
| R মৌলিক ইক্টিফিকেশন | ইনপুট ভোল্টেজ | ৩৩০০ ভোল্ট | ১৯০০ ভোল্ট | ১০ কিলোভোল্ট | ৬৬০০ ভোল্ট | ১০ কিলোভোল্ট | ||||||||
| ইনপুট ফ্রিকোয়েন্সি | ৪৫ হার্জ-৬৬ হার্জ | |||||||||||||
| অতিরিক্ত লোড | 110% @ নামমাত্র বর্তমান, 120% @ নামমাত্র বর্তমান 60s | |||||||||||||
| ইএফআইআইবিজ্ঞান | ≥৯৯% | |||||||||||||
| পাওয়ার ফ্যাক্টর | ≥0.95 (নামমাত্র বর্তমান, 2% এসি ইনপুট রিঅ্যাক্টর দিয়ে সজ্জিত) | |||||||||||||
| সুরক্ষা | ওভারলোড সুরক্ষা, ওভারহাইট সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ত্রুটি পূর্ব-নির্ধারণ ইত্যাদি | |||||||||||||
| RecPWM প্রসঙ্গ |
ইনপুট ফ্রিকোয়েন্সি | ৪৫ হার্জ-৬৬ হার্জ | ||||||||||||
| অতিরিক্ত লোড | 110% @ নামমাত্র বর্তমান, 120% @ নামমাত্র বর্তমান 60s | |||||||||||||
| ইএফআইআইবিজ্ঞান | ≥98.5% | |||||||||||||
| পাওয়ার ফ্যাক্টর | নিয়ন্ত্রনযোগ্য (ডিফল্ট 1) | |||||||||||||
| সুরক্ষা | ওভারলোড সুরক্ষা, ওভারহাইট সুরক্ষা, শর্ট সার্কিট সুরক্ষা, ত্রুটি পূর্ব-নির্ধারণ ইত্যাদি | |||||||||||||
| ইনভার্টার | আউটপুট ভোল্টেজ | ৩৩০০ ভোল্ট | ৬৬০০ ভোল্ট | ১০ কিলোভোল্ট | ৬৬০০ ভোল্ট | ১০ কিলোভোল্ট | ||||||||
| সর্বাধিক আউটপুট ফ্রিকোয়েন্সি |
১১০ হার্জ |
|||||||||||||
| গতি স্থিতিশীল নির্ভুলতা | OLVC: 0.01%, CLVC: 0.01% | OLVC: 0.01%, CLVC: 0.01% | ||||||||||||
| স্পিড পলস | OLVC: 0.2%, CLVC: 0.1% | OLVC: 0.4%, CLVC: 0.2% | ||||||||||||
| স্টার্ট টর্ক | OLVC: 150%, CLVC: 200% | OLVC: ১৩০%, CLVC: ১৫০% | ||||||||||||
| টর্ক নিয়ন্ত্রণ | V/F: হ্যাঁ, OLVC: হ্যাঁ, CLVC: হ্যাঁ | V/F: হ্যাঁ, OLVC: হ্যাঁ, CLVC: হ্যাঁ | ||||||||||||
| টর্ক নির্ভুলতা | OLVC: ৫%, CLVC: ২% | OLVC: ৫%, CLVC: ২% | ||||||||||||
| টর্ক প্রতিক্রিয়া সময় | OLVC: 5ms, CLVC: 5ms | OLVC: 5ms, CLVC: 5ms | ||||||||||||
| ঘোরানো প্রতিক্রিয়া সময় | OLVC: 100ms, CLVC: 100ms | OLVC: 150ms, CLVC: 150ms | ||||||||||||
| গতিশীল ড্রপ সমতুল্য | OLVC: 0.5%*s, CLVC: 0.25%*s | OLVC: 1%*s, CLVC: 0.5%*s | ||||||||||||
| অতিরিক্ত লোড | 110% @নামমাত্র বর্তমান, 120% @নামমাত্র বর্তমান 60s | |||||||||||||
| পরিবেশ | তাপমাত্রা | ইনপুট তাপমাত্রা ≤40 | ||||||||||||
| উচ্চতা | ≤4000m (2000m~4000m ডি-রেটিং) | |||||||||||||
| যান্ত্রিক তথ্য | আইপি সুরক্ষা | আইপি ৫৪ | ||||||||||||
| ঠান্ডা | জল শীতলকরণ | |||||||||||||
| ক্ষয় প্রতিরোধক | C4-M | |||||||||||||
| HD8000 সিরিজের নির্বাচন টেবিল | ||||||||||||||
| মডিউল | গ্রিড ভোল্টেজ | মোটর ভোল্টেজ | শক্তি | রেট | সর্বাধিক f | আকার (W*D*H) (মিমি) | নোট | |||||||
| HD8000-3306 | ৩৩০০ ভোল্ট | ৩৩০০ ভোল্ট | ৬ এমভিএ | ১০৫০এ | ১১০ হার্জ | 4600*1300*2200 | জল শীতল ক্যাবিনেট রয়েছে | |||||||
| HD8000-3308 | ৮ এমভিএ | ১৪০০ এ | ||||||||||||
| HD8000-3310 | ১০ এমভিএ | ১৭৫০এ | ||||||||||||
| HD8000-3312 | ১২ এমভিএ | ২১০০এ | ||||||||||||
| HD8000-2624 | ১৯০০ ভোল্ট | ৬৬০০ ভোল্ট | ২৪ এমভিএ | ২১০০এ | 7800*1300*2200 | |||||||||
| HD8000-AA30 | ১০ কিলোভোল্ট | ১০ কিলোভোল্ট | ৩০ এমভিএ | ১৭৫০এ | 10600*1300*2200 | |||||||||
| HD8000-6640 | ৬৬০০ ভোল্ট | ৬৬০০ ভোল্ট | ৪০ এমভিএ | ৩৫০০ এ | 15600*1300*2200 | |||||||||
| HD8000-AA60 | ১০ কিলোভোল্ট | ১০ কিলোভোল্ট | ৬০ এমভিএ | ৩৫০০ এ | ২১২০০*১৬০০*২২০০ | |||||||||
ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) এর ফাংশন
ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) হ'ল বৈদ্যুতিন মোটরগুলির গতি এবং টর্ক নিয়ন্ত্রণের জন্য ব্যবহৃত বৈদ্যুতিন ডিভাইস। এগুলি শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।এখানে VFDs প্রধান ফাংশন আছে:
1. গতি নিয়ন্ত্রণ
- সামঞ্জস্যযোগ্য মোটর গতি: ভিএফডিগুলি অপারেশনাল প্রয়োজনীয়তা অনুসারে মোটর গতির সুনির্দিষ্ট নিয়ন্ত্রণের অনুমতি দেয়, যা ভ্যান, পাম্প এবং কনভেয়রগুলির মতো অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ যা পরিবর্তনশীল গতির প্রয়োজন।
2. শক্তি সঞ্চয়
- শক্তি খরচ কম: মোটর গতি সামঞ্জস্য করে, ভিএফডিগুলি উল্লেখযোগ্যভাবে শক্তি খরচ হ্রাস করতে পারে। অনেক অ্যাপ্লিকেশনগুলিতে, মোটরগুলি সাধারণত কম লোডে চালিত হয় এবং ভিএফডি ব্যবহার করে উল্লেখযোগ্য শক্তি সাশ্রয় করা যায়।
- অপারেটিং দক্ষতা উন্নত: ভিএফডিগুলি অপ্রয়োজনীয় শক্তি অপচয় হ্রাস করে, সর্বোত্তম দক্ষতার পয়েন্টে সরঞ্জামগুলি চালাতে সহায়তা করে।
3নরম স্টার্ট এবং স্টপ
- মসৃণ শুরু: ভিএফডিগুলি মোটরগুলির নরম স্টার্টিং সক্ষম করে, বৈদ্যুতিক সার্জ এবং যান্ত্রিক চাপকে হ্রাস করে, এইভাবে মোটর এবং সংযুক্ত সরঞ্জাম উভয়ই জীবনকাল বাড়ায়।
- নিয়ন্ত্রিত থামানো: এগুলি নিয়ন্ত্রিত হ্রাস প্রদান করে, যান্ত্রিক শক সৃষ্টি করতে পারে এমন আকস্মিক স্টপগুলি এড়ায়।
4টর্ক কন্ট্রোল
- সঠিক টর্ক ম্যানেজমেন্ট: ভিএফডিগুলি বিভিন্ন গতিতে ধ্রুবক টর্ক বজায় রাখতে সক্ষম করে, যা ক্রেন এবং উপাদান হ্যান্ডলিং সিস্টেমের মতো সঠিক টর্ক নিয়ন্ত্রণের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য অপরিহার্য।
5. প্রক্রিয়া নিয়ন্ত্রণের উন্নতি
- প্রবাহ এবং চাপ নিয়ন্ত্রণ: পাম্প এবং ফ্যান অ্যাপ্লিকেশনগুলিতে, ভিএফডিগুলি রিয়েল-টাইম চাহিদার ভিত্তিতে প্রবাহ এবং চাপ সামঞ্জস্য করতে পারে, যা উত্পাদন প্রক্রিয়াগুলির স্থিতিশীলতা এবং নমনীয়তা বাড়ায়।
- অটোমেশন সমর্থন: ভিএফডিগুলিকে আরও জটিল অটোমেশন সমর্থন করার জন্য সেন্সর এবং নিয়ন্ত্রণ সিস্টেমের সাথে একীভূত করা যেতে পারে, সামগ্রিক উত্পাদন দক্ষতা উন্নত করে।
6. গোলমাল এবং কম্পন হ্রাস
- কম অপারেটিং গোলমাল: দ্রুত গতির সমন্বয় সক্ষম করে, ভিএফডিগুলি অপারেটিং গোলমালের মাত্রা হ্রাস করতে পারে, যা একটি ভাল কাজের পরিবেশ তৈরি করে।
- কম্পন কমিয়ে আনা: স্থিতিশীল গতিতে কাজ করা যান্ত্রিক কম্পন কমাতে সাহায্য করে, যন্ত্রপাতিগুলির জীবনকাল বাড়ায়।
7. সুরক্ষা বৈশিষ্ট্য
- ওভারলোড এবং শর্ট সার্কিট সুরক্ষা: আধুনিক ভিএফডিগুলি বিভিন্ন সুরক্ষা বৈশিষ্ট্যগুলির সাথে সজ্জিত, যার মধ্যে রয়েছে অতিরিক্ত বোঝা, শর্ট সার্কিট এবং অতিরিক্ত উত্তাপের সুরক্ষা, যা মোটর এবং ড্রাইভ সিস্টেমগুলির নিরাপদ অপারেশন নিশ্চিত করে।
- ত্রুটি পর্যবেক্ষণ: ভিএফডিগুলি রিয়েল টাইমে সিস্টেমের অবস্থা পর্যবেক্ষণ করতে পারে, ব্যবহারকারীদের দ্রুত ত্রুটিগুলি সনাক্ত করতে এবং সতর্ক করতে পারে, যা ডাউনটাইমকে হ্রাস করে।
সিদ্ধান্ত
ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ আধুনিক শিল্প ও বাণিজ্যিক অ্যাপ্লিকেশন একটি গুরুত্বপূর্ণ ভূমিকা পালন করে। গতি এবং টর্ক সঠিক নিয়ন্ত্রণ প্রদান করে, শক্তি সঞ্চয় এবং সুরক্ষা বৈশিষ্ট্য সঙ্গে,ভিএফডিগুলি দক্ষতা বাড়াতে সহায়তা করেপ্রযুক্তির অগ্রগতির সাথে সাথে ভিএফডিগুলির অ্যাপ্লিকেশন এবং কার্যকারিতা বিস্তৃত হচ্ছে।
পণ্যের বৈশিষ্ট্য
প্রকৌশল নকশা ধারণা
বৈশিষ্ট্য
· আইপি 54 সুরক্ষা যাতে সিস্টেমটি পরিবেশগতভাবে অত্যন্ত শক্তিশালী অভিযোজনযোগ্যতা অর্জন করে
· সিস্টেমের ডাউনটাইমের সম্ভাবনা কমাতে মূল উপাদানগুলির অতিরিক্ত নকশা
· উন্নত আইজিসিটি এবং থাইরিস্টর যা পাওয়ার সিস্টেমকে অতি উচ্চ নির্ভরযোগ্যতা দেয়
· ডাবল প্রেসপ্যাক গ্রহণ, চমৎকার তাপ অপসারণ কর্মক্ষমতা যা অতি উচ্চ শক্তি ঘনত্ব সিস্টেম তোলে
· প্রথম শ্রেণীর সুরক্ষা ত্রুটি সিস্টেম
· গ্রাহকদের জন্য সম্পূর্ণ তথ্য প্রদানের জন্য শক্তিশালী পর্যবেক্ষণ ব্যবস্থা
· প্রচুর বিকল্প আনুষাঙ্গিক
সুরক্ষা
· আইজিসিটি পূর্বনির্ধারিত রায় + সুরক্ষা প্রযুক্তির মাধ্যমে ব্রিজ সার্কিট আর্ম
· এসি টার্মিনাল বর্তমানের তাত্ক্ষণিক মানের রিয়েল-টাইম সনাক্তকরণ উচ্চ বর্তমান বন্ধকরণ কর্ম নিষিদ্ধ
চমৎকার নিয়ন্ত্রণ
· বৈদ্যুতিক এবং ব্রেকিং শক্তি ফিডব্যাক পূরণের জন্য ডাবল চার-চতুর্ভুজ অপারেশন
· যান্ত্রিক রেজোনেন্স দমনের জন্য সিস্টেমের প্রয়োজনীয়তা পূরণের জন্য দ্রুত টর্ক ডাইনামিক প্রতিক্রিয়া
· ইস্পাত রোলিং, লিফট ইত্যাদির উচ্চ-কার্যকারিতা প্রয়োজনীয়তা পূরণের জন্য মোটরটি সেকশনে সিঙ্ক্রোনিকভাবে মডিউল করা হয়।
· বিভিন্ন মোটর (ইন্ডাকশন মোটর, স্থায়ী চুম্বক সিঙ্ক্রোন মোটর, বৈদ্যুতিক উত্তেজিত সিঙ্ক্রোন মোটর, ইত্যাদি) এর জন্য উপযুক্ত
ওভারলোড কার্ভ
· ১১০% @নামমাত্র বর্তমান, ১২০% @নামমাত্র বর্তমান ৬০
ইঞ্জিনিয়ারিং ডিজাইন
মডুলার ডিজাইন
· বুদ্ধিমান ত্রুটি নির্ণয়ের সিস্টেম, দ্রুত অবস্থান
· মূল উপাদানগুলির মডুলার নকশা, উচ্চ ধারাবাহিকতা এবং উচ্চ নির্ভরযোগ্যতা
· সুবিধাজনক রক্ষণাবেক্ষণ
তীব্র ভূমিকম্পমূলক নকশা
· আইইসি 60721 3M5 যান্ত্রিক অবস্থার স্থিতিশীল অপারেশন
· সুনির্দিষ্ট যান্ত্রিক নকশা শক্তিশালী ভূমিকম্প প্রতিরোধের নিশ্চিত করে
কাস্টমাইজযোগ্য যোগাযোগ প্রোটোকল
· এটি প্রতিষ্ঠিত যোগাযোগ প্রোটোকলকে সমর্থন করে, যা অন্তর্নিহিত পিএলসির সাথে নির্বিঘ্নে সংযোগ অর্জন করতে পারে এবং এটি প্রতিস্থাপন এবং রক্ষণাবেক্ষণের জন্য আরও সুবিধাজনক
· ফিল্ড-বাস সমর্থন করেঃ প্রোফিবাস, প্রোফিনেট, ক্যানওপেন, ডিভাইসনেট, কন্ট্রোলনেট, মোডবাস আরটিইউ, ইন্ডাস্ট্রি ইথারকাট, প্রোফিনেট আইও, ইথারনেট/আইপি, মোডবাস টিসিপি
HD8000 এর নির্ভরযোগ্যতার গ্যারান্টি
মানসম্মত উৎপাদন এবং কারখানার পরীক্ষা
· পরীক্ষার প্রক্রিয়াটি স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত হয় এবং পুরো প্রক্রিয়াটি ট্র্যাকযোগ্য
· সমস্ত পণ্য শিপিংয়ের আগে 100%V এবং 100%Pn বার্ধক্য পরীক্ষা সহ্য করে
· উৎপাদন দক্ষতা নিশ্চিত করতে এমইএসের নিখুঁত ব্যবস্থাপনা ব্যবস্থা
· শিল্পের নেতৃস্থানীয় পরীক্ষা প্ল্যাটফর্ম এবং এটি পণ্যের গুণমান নিশ্চিত করতে পারে কারণ এটি বিভিন্ন ভোল্টেজ স্তর এবং ড্রাইভ পূর্ণ লোড পরীক্ষার বিভিন্ন rectifier মোড পূরণ করতে পারে
HD8000 এর দ্রুত ডিবাগিং সফটওয়্যার
· দ্রুত ডিবাগিং সফটওয়্যারটি অপটিক্যাল ফাইবারের মাধ্যমে পিসিতে সংযুক্ত। সফটওয়্যারটিতে প্রচুর সংখ্যক পেশাদার ডিবাগিং ফাংশন রয়েছে, যেমন ব্যাচ প্যারামিটার সেটিং,ত্রুটি তথ্য ডাউনলোড এবং তরঙ্গের বিশ্লেষণ, উচ্চ গতির oscilloscope, এবং সম্পাদনা ফাংশন একটি বড় সংখ্যা. সফ্টওয়্যার সিরিয়াল বা ইথারনেট যোগাযোগ সমর্থন করে, তাই সফ্টওয়্যার সিরিয়াল যোগাযোগের মাধ্যমে VFD বজায় রাখতে পারেন,অথবা ইথারনেটের মাধ্যমে কেন্দ্রীয় কন্ট্রোল রুমে VFD বজায় রাখা.
