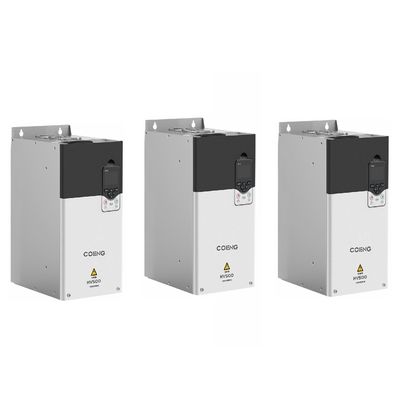

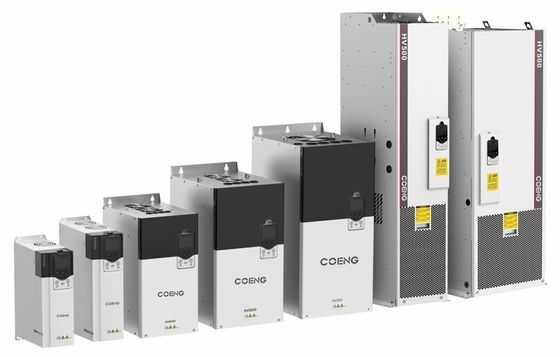

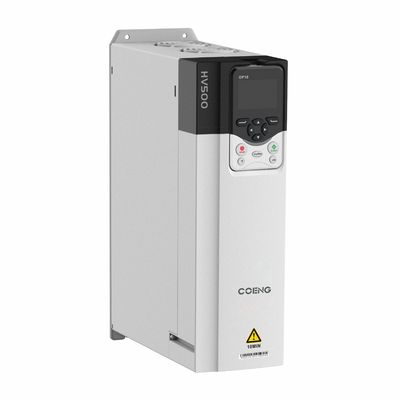

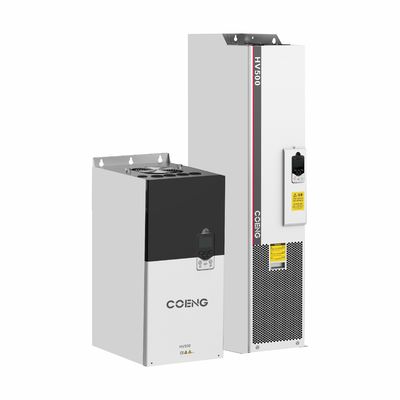

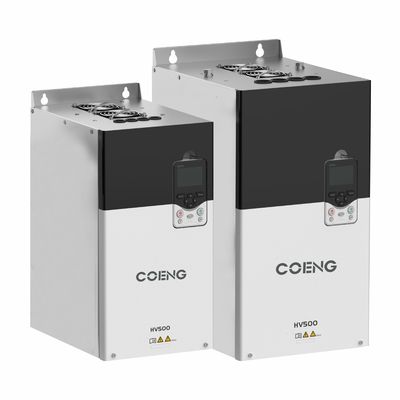

গতিশীল গতি হ্রাস এবং টর্ক উত্তোলনের জন্য জোরপূর্বক বায়ু শীতল পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ

  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
  • Forced Air Cooling Variable Frequency Drive for Dynamic Speed Reduction and Torque Lifting
উৎপত্তি স্থল চীন
পরিচিতিমুলক নাম COENG
সাক্ষ্যদান EC
মডেল নম্বার HV500
ন্যূনতম চাহিদার পরিমাণ 1
প্যাকেজিং বিবরণ শক্ত কাগজ, প্লাইউড কেস
ডেলিভারি সময় 10-30 কার্যদিবস
পরিশোধের শর্ত এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা 20000সেট/বছর

বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।

হোয়াটসঅ্যাপ:0086 18588475571

ওয়েচ্যাট: 0086 18588475571

স্কাইপ: sales10@aixton.com

যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।

x
পণ্যের বিবরণ
সুরক্ষা গ্রেড আইপি ২০ ঠান্ডা করার উপায় ফোর্সড এয়ার কুলিং
কার্যকারিতা 5.5kW~22kW: ≥93%; 5.5kW~22kW: ≥93%; Above 30kW: ≥95% 30kW এর উপরে: ≥95% ইনপুট ভোল্টেজ 200V (-15%) ~240V (+10%) 3ফেজ , 380V (-15%) ~480V (+10%) 3ফেজ, 500V (-15%) ~690V (+10%) 3ফেজ
ইনপুট ফ্রিকোয়েন্সি 50Hz/60Hz±5% আউটপুট ভোল্টেজ 0V~ইনপুট ভোল্টেজ
আউটপুট ফ্রিকোয়েন্সি 0Hz~500Hz
বিশেষভাবে তুলে ধরা

এয়ার কুলিং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ

,

ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ টর্ক লিফটিং জন্য
একটি বার্তা রেখে যান
পণ্যের বর্ণনা

HV500 উচ্চ কার্যকারিতা VFD পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ রূপান্তরকারী ভেক্টর নিয়ন্ত্রণ ফ্রিকোয়েন্সি ইনভার্টার



পণ্যের বর্ণনা

HD2000 ইঞ্জিনিয়ারিং VFD এর উচ্চতর নিয়ন্ত্রণ কর্মক্ষমতা উপর ভিত্তি করে, HV500 একটি উচ্চ কার্যকারিতা VFD এর পণ্য ধারণাগুলির সাথেমাঝারি/উচ্চমানের শিল্প এবং একক ড্রাইভ অ্যাপ্লিকেশনের জন্য “ব্যবহার করা সহজ” এবং “দীর্ঘস্থায়ী”.

এইচভি৫০০ ব্যাপকভাবে ধাতুবিদ্যা, উত্তোলন সরঞ্জাম, কাগজ তৈরি, রাসায়নিক, খনি, টেক্সটাইল, শোর পাওয়ার এবং শক্তি সঞ্চয় শিল্পে ব্যবহৃত হয়।


পণ্যবৈশিষ্ট্য

HV500 VFDs বৈশিষ্ট্য

স্থায়িত্ব
· লোড অপারেশন চলাকালীন 3M3 যান্ত্রিক কম্পন সন্তুষ্ট, এবং গাড়ী, ধাতুবিদ্যা, ইত্যাদি যেমন কম্পন কঠোর পরিস্থিতিতে পণ্য স্থায়িত্ব উন্নত।
· স্বতন্ত্র বায়ু নল নকশা, সংবেদনশীল উপাদান থেকে পৃথক এবং কঠোর পরিবেশে অভিযোজনযোগ্যতা উন্নত
· বিল্ট-ইন গতিশীল জংশন তাপমাত্রা মডেল,অনন্য শর্ট সার্কিট এবং অন্যান্য সুরক্ষা প্রযুক্তি,পণ্যের নিরাপত্তা বাড়ায়
· তিনটি অ্যান্টি-পেইন্ট এবং স্বয়ংক্রিয় স্প্রে, একক বোর্ড এবং সম্পূর্ণ মেশিন সম্পূর্ণ স্বয়ংক্রিয় পরিমাপ100% বয়স পরীক্ষা, পণ্যের মানের ব্যাপক সুরক্ষা
HV500 ভিএফডি বৈশিষ্ট্য
বহুমুখিতা
· সিই, সিইউএলএস, এসটিও আন্তর্জাতিক শংসাপত্রের মান, RoHS এর সাথে সামঞ্জস্যপূর্ণ
· ওপেন লুপ ভি / এফ, ওপেন লুপ ভেক্টর নিয়ন্ত্রণ (ওএলভিসি) ক্লোজ লুপ ভেক্টর নিয়ন্ত্রণ (সিএলভিসি) সমর্থন করুন
· স্থায়ী চুম্বক সমন্বয় মোটর, বৈদ্যুতিক উত্তেজক সমন্বয় মোটর এবং অন্যান্য মোটর ড্রাইভ নিয়ন্ত্রণ হিসাবে সমর্থন
· ইনপুট ভোল্টেজের বিস্তৃত পরিসীমা, 220V (200 ~ 240V), 380V (380 ~ 480V) এবং 690V (500 ~ 690V) সমর্থন করুন
· প্রোফিবাস, ক্যানোপেন, ইথারকাট, প্রোফিনেট আইও এবং মডবাসকে সমর্থন করুন
কার্যকরতা
· বাহ্যিক 24V ডিসি ইনপুট শক্তি, নিরাপদ এবং দ্রুত ডিবাগিং এবং অ্যাপ্লিকেশন সমর্থন
· সহজ ব্রেকিং এবং ইনস্টলেশন স্থান সংরক্ষণের জন্য অন্তর্নির্মিত ব্রেক ইউনিট
· "বুক" টাইপ ডিজাইন, সিউমলেস সাইড-বাই-সাইড ইনস্টলেশন, ইনস্টলেশন স্পেস সংরক্ষণ
এলসিডি ডিসপ্লে প্যানেল, সাপোর্ট অ্যাপ এবং আশা ইনসাইট সফটওয়্যার, স্মার্ট ইন্টারকানেকশন এবং মনিটরিং, অনলাইন কমিশনিং এবং ডিবাগিং
চমৎকার নিয়ন্ত্রণ
মনিব-দাস নিয়ন্ত্রণ
মাস্টার-স্লেভ কন্ট্রোল ফাংশনটি মূলত মাল্টি-মেশিন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে এবং এটি ড্রাইভ অ্যাক্টিভারের স্ট্রিপ এবং নমনীয় সংযোগগুলিকে সমর্থন করে। স্ট্রিপ সংযোগে,মাস্টার গতি নিয়ন্ত্রণ এবং দাস টর্ক নিয়ন্ত্রণ. নমনীয় সংযোগে, মাস্টার এবং স্লেভ উভয়ই গতি নিয়ন্ত্রণ করতে পারে। মাস্টার-স্লেভ নিয়ন্ত্রণ মোডে, বাহ্যিক নিয়ন্ত্রণ সংকেত শুধুমাত্র মাস্টারের সাথে সংযুক্ত থাকে, যা নিয়ন্ত্রণ করে
একটি সিরিয়াল যোগাযোগ লিঙ্ক মাধ্যমে দাস.
টর্ক প্রতিক্রিয়া
টেকনিক্যাল
· টর্ক নিয়ন্ত্রণ মোডে টর্ক বৃদ্ধি, বর্তমান প্রতিক্রিয়া সময় 2ms
সামঞ্জস্যপূর্ণ
· উত্তেজনা বর্তমান এবং টর্ক বর্তমান অত্যন্ত বিচ্ছিন্ন, উচ্চ লোড ক্ষমতা গতি নিয়ন্ত্রণের বিস্তৃত পরিসীমা, চমৎকার গতিশীল প্রতিক্রিয়া
চৌম্বকীয় চেইন পর্যবেক্ষণ এবং গতির অনুমানের জন্য মূল প্রযুক্তিগত পয়েন্ট
· একটি পূর্ণ-অর্ডার বন্ধ-লুপ চৌম্বকীয় চেইন পর্যবেক্ষক ব্যবহার করে,মোটর ঘূর্ণন এবং stator প্রতিরোধের stator বর্তমানের আনুমানিক ত্রুটি এবং রটার চৌম্বকীয় চেইন আনুমানিক অনুযায়ী অভিযোজিতভাবে চিহ্নিত করা হয়
· সঠিক চৌম্বকীয় চেইন পর্যবেক্ষণ এবং গতি অনুমান মডেল, গ্যারান্টিযুক্ত 0.5HZ 150% উচ্চ স্টার্ট টর্ক OLVC নিয়ন্ত্রণ মোডে, পাশাপাশি খোলা রিং শূন্য গতির হোভার ফাংশন
দ্রুত ডিবাগিং সফটওয়্যার
ভিএফডিগুলি অপটিক্যাল ফাইবারের মাধ্যমে পিসির সাথে সংযুক্ত থাকে। সফ্টওয়্যারটিতে প্রচুর সংখ্যক পেশাদার ডিবাগিং ফাংশন রয়েছে, যেমন ব্যাচ প্যারামিটার সেটিংস, ত্রুটি ডেটা ডাউনলোড এবং তরঙ্গরূপ বিশ্লেষণ,উচ্চ গতির অ্যাসিলোস্কোপ এবং অনেক সংখ্যক সম্পাদনা ফাংশন, সফটওয়্যার
সিরিয়াল বা ইথারনেট যোগাযোগ সমর্থন করে, যাতে সফটওয়্যার সিরিয়াল যোগাযোগের মাধ্যমে ইনভার্টার বজায় রাখতে পারে,কিন্তু ইনভার্টার এর ইথারনেট রক্ষণাবেক্ষণের মাধ্যমে কেন্দ্রীয় কন্ট্রোল রুম মাধ্যমে. স্কিমটি নিম্নরূপঃ

গতিশীল গতি হ্রাস এবং টর্ক উত্তোলনের জন্য জোরপূর্বক বায়ু শীতল পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ 0
গতিশীল গতি হ্রাস এবং টর্ক উত্তোলনের জন্য জোরপূর্বক বায়ু শীতল পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ 1
অপারেশন প্যানেল
HIC200-OP-10-W একটি স্মার্ট অপারেটর প্যানেল যা স্বতন্ত্রভাবে উচ্চ-কার্যকারিতা সংক্রমণ পণ্যগুলির জন্য বিকাশ করা হয়েছে যা তথ্যবহুল, বন্ধুত্বপূর্ণ
এবং ব্যবহার করা সহজ, এবং প্যানেলের বিভিন্ন কনফিগারেশন অনুযায়ী, এটি দুই ধরনের বিভক্ত করা হয়ঃ ওয়াইফাই ফাংশন এবং ওয়াইফাই ফাংশন ছাড়া,
যা সুবিধামত উচ্চ-কার্যকারিতা, একক ট্রান্সমিশন, মাল্টি-ভিএফডি সিস্টেমে প্রয়োগ করা হয়, এটি সিস্টেমটি পর্যবেক্ষণ এবং সামঞ্জস্য করতে পারে।
আনুষাঙ্গিক
বাছাই মডিউল ফাংশন
কীবোর্ড বেস HVKMB পরিস্থিতির উপর নির্ভর করে, বেস নির্দিষ্ট অবস্থানে ইনস্টল করা যেতে পারে এবং ড্রাইভ
কীবোর্ড ব্যবহার করে কাজ করা যাবে
যোগাযোগ অ্যাডাপ্টার HVCOM-USB ড্রাইভ এই বিকল্পের মাধ্যমে কম্পিউটারের সাথে উচ্চ গতির যোগাযোগ অর্জন করতে পারেন
প্রোফিবাস-ডিপি এক্সপ্যান্ড কার্ড HVCOM-DP এটি প্রোফিবাস-ডিপি বাস যোগাযোগের জন্য, এটি ইনভার্টারগুলির পর্যবেক্ষণ এবং ডায়াগনস্টিক পূরণ করতে পারে
ABZIncremental কোড
ডিস্ক সম্প্রসারণ কার্ড		 HVPG-ABZ কোড ডিস্ক এক্সপেনশন কার্ড, ABZ সিগন্যাল আউটপুট জন্য ইনক্রিমেন্টাল কোড ডিস্ক, পাওয়ার প্রোগ্রামযোগ্য নিয়ন্ত্রণ, কোড ডিস্কের সামঞ্জস্যপূর্ণ একক / দ্বিধার আউটপুট
ক্যান ওপেন এক্সপেনশন কার্ড HVCOM-CAN এটি CANopen বাস যোগাযোগের জন্য, এটি ইনভার্টারগুলির পর্যবেক্ষণ এবং ডায়াগনস্টিকগুলি পূরণ করতে পারে
ত্রি-ফেজ ভোল্টেজ
সনাক্তকরণ মডিউল		 HVVMU তিন-ফেজ ভোল্টেজ সনাক্তকরণ, এটি স্থায়ী চৌম্বকীয় সিঙ্ক্রোন মোটর জন্য ব্যবহার করা যেতে পারে
নরম স্টার্ট গ্রিড, গতি ট্র্যাকিং এবং অন্যান্য ফাংশন


টেকনিক্যাল স্পেসিফিকেশন



টেকনিক্যাল স্পেসিফিকেশন
ইনপুট/আউটপুট
শক্তি		 ইনপুট Uin 200V (-15%) ~ 240V (+10%) 3Phase, 380V (-15%) ~ 480V (+10%) 3Phase,
500V (-15%) ~ 690V (+10%) 3Phase
ইনপুট ফ্রিকোয়েন্সি 50Hz/60Hz ± 5%
ইউইনের ভারসাম্যহীনতার মাত্রা ≤৩%
আউটপুট Uout 0V~ইনপুট Uin
আউটপুট ফ্রিকোয়েন্সি 0Hz থেকে 500Hz
নিয়ন্ত্রণ
পারফরম্যান্স		 মোটর প্রকার অ্যাসিনক্রোন / সিঙ্ক্রোন
নিয়ন্ত্রণ পদ্ধতি V/F, OLVC (ওপেন-লুপ ভেক্টর কন্ট্রোল), CLVC (ক্লোজ-লুপ ভেক্টর কন্ট্রোল)
স্পিড রেগুলেশন পরিসীমা 1:10 ভি/এফ, 1:100 OLVC, 1:1000 CLVC
স্টার্ট টর্চ VF: 100% (0.5Hz), OLVC: 150% (0.5Hz), CLVC: 180% (0Hz)
টর্ক নির্ভুলতা ≤৫% ভেক্টর নিয়ন্ত্রণ
টর্ক পলশন ≤৫% ভেক্টর নিয়ন্ত্রণ
গতি নিয়ন্ত্রনের নির্ভুলতা OLVC 0.2%, CLVC 0.01%
টর্ক প্রতিক্রিয়া <৫ এমএস, ভেক্টর কন্ট্রোল
গতিশীল গতি হ্রাস OLVC <0.5%*s, CLVC <0.3%*s
ত্বরণ এবং হ্রাস সময় 0.0s~3200.0s, 0.0min~3200.0min
টর্ক লিফটিং 0.০% থেকে ৩০.০%
অতিরিক্ত লোড ভারী লোড অ্যাপ্লিকেশন 150% 1 মিনিট/5 মিনিট, হালকা লোড অ্যাপ্লিকেশন 110% 1 মিনিট/5 মিনিট
ভি/এফ কার্ভ একাধিক উপায়ঃ রৈখিক ভি / এফ বক্ররেখা, 5 ধরণের টর্ক হ্রাস বৈশিষ্ট্যযুক্ত বক্ররেখা মোড (2.0 শক্তি, 1.8 শক্তি, 1.6 শক্তি, 1.4 শক্তি, 1.2 শক্তি), ব্যবহারকারীর সংজ্ঞায়িত ভিএফ বক্ররেখা
ইনপুট ফ্রিকোয়েন্সি সঠিকতা ডিজিটালঃ ০.০১ হার্জ, অ্যানালগঃ ০.০১ হার্জ
নিয়ন্ত্রণ
পারফরম্যান্স		 ত্বরণ এবং বিলম্ব কার্ভ সোজা, এস বাঁক
একাধিক গতি-পদক্ষেপ অপারেশন 16-গতি স্টেপ নিয়ন্ত্রণ টার্মিনাল মাধ্যমে অপারেশন
স্বয়ংক্রিয় ভোল্টেজ সামঞ্জস্য
(এভিআর)		 একটি নির্দিষ্ট পরিসীমা মধ্যে গ্রিড ভোল্টেজ পরিবর্তন যখন আউটপুট ভোল্টেজ ধ্রুবক স্বয়ংক্রিয়ভাবে রাখা
স্থায়ী দৈর্ঘ্য সেট এবং ফিক্সড দৈর্ঘ্য নিয়ন্ত্রণ
অন্তর্নির্মিত পিআইডি এটি সহজেই বন্ধ লুপ নিয়ন্ত্রণ সিস্টেম নির্মাণ করা যেতে পারে
এনহেনসেমেন্ট ফাংশন ফ্রি ফাংশন ব্লক
ইনপুট/আউটপুট
শক্তি		 ফ্রিকোয়েন্সি সেট করুন কীবোর্ড, আপ/ডাউন টার্মিনাল, মাল্টি-স্পিড-স্টেপ অপারেশন, টার্মিনাল পালসেশন, কম
অ্যানালগ ইনপুট টার্মিনাল AI1: 0V~10V/-10V~10V, AI2: 0V~10V/0(4) mA~20mA
ডিজিটাল ইনপুট টার্মিনাল DI1-DI6, 6 প্রোগ্রামযোগ্য ডিজিটাল ইনপুট টার্মিনাল, অপ্টোক্যাপলার বিচ্ছিন্নতা, ড্রেন/সোর্স ইনপুটের সাথে সামঞ্জস্যপূর্ণ
ডিজিটাল ইনপুট/আউটপুট টার্মিনাল DIO1: দ্রুত পালস আউটপুট, স্বাভাবিক ইনপুট/আউটপুট; DIO2: দ্রুত পালস ইনপুট, স্বাভাবিক ইনপুট/আউটপুট
অ্যানলগ আউটপুট টার্মিনাল 2 স্ট্রিং 0V~10V/0 (4) mA~20mA
রিলে আউটপুট 2 স্ট্রিংস যোগাযোগের ধরন ফর্ম সি
মোটর তাপমাত্রা সনাক্তকরণ সমর্থন PT100/PT1000/KTY84
এসটিও ইন্টারফেস SIL3/PLe নিরাপদ টর্ক বন্ধ ফাংশন
com কম প্রোটোকল Modbus RTU (স্ট্যান্ডার্ড), Pro ibus, CANopen, pro inet, Devicenet, Ethercat
পরিবেশ উচ্চতা 2000 মিটার উচ্চতার মধ্যে অপারেশন ছাড়াই; 2000m √ 4000m, প্রতি 100 মিটার উত্তোলন, 1% (বর্তমান) হ্রাস
অপারেশন তাপমাত্রা -২৫°সি~+৪০°সি (৪০°সি~৫৫°সি)
আর্দ্রতা ১৫% থেকে ৯৫% পর্যন্ত, কনডেনসেশন ছাড়াই
কম্পন 3M3, আইইসি 60721-3-3
সংরক্ষণ তাপমাত্রা -৪০°সি~+৭০°সি
অপারেশন স্থান অভ্যন্তরীণ, সরাসরি সূর্যালোক ছাড়া, কোন জ্বলনযোগ্য, ক্ষয়কারী গ্যাস, তরল এবং পরিবাহী কণা
আনুষাঙ্গিক কোডিং কার্ড, যোগাযোগ সম্প্রসারণ কার্ড, ভোল্টেজ সনাক্তকরণ কার্ড
সুরক্ষা ফাংশন শর্ট সার্কিট, অতিরিক্ত বর্তমান, ওভারলোড, অতিরিক্ত ভোল্টেজ, ভোল্টেজের নিচে, ফেজ ক্ষতি, অতিরিক্ত তাপমাত্রা, বাহ্যিক ত্রুটি ইত্যাদি।
কার্যকারিতা 5.5kW ~ 22kW: ≥93%; 30kW এর বেশিঃ ≥95%
ইনস্টলেশন পদ্ধতি ক্যাবিনেট
সুরক্ষার মাত্রা আইপি ২০
ঠান্ডা জোর করে বায়ু শীতল করা
