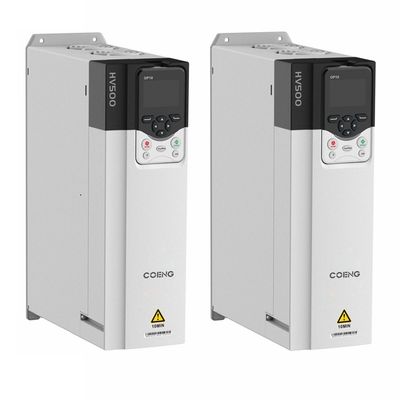

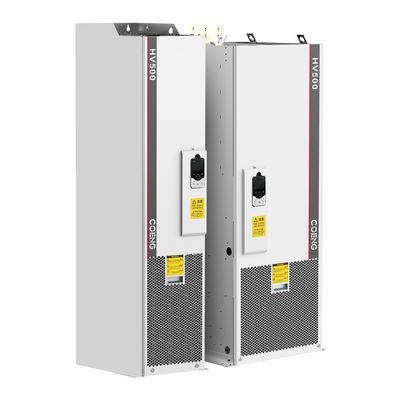

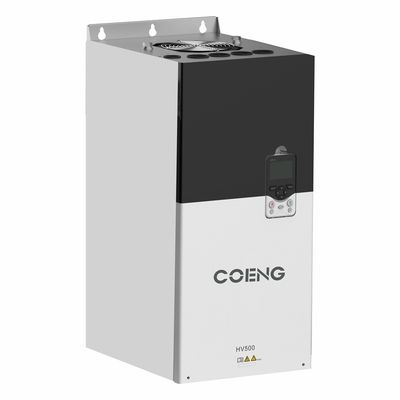

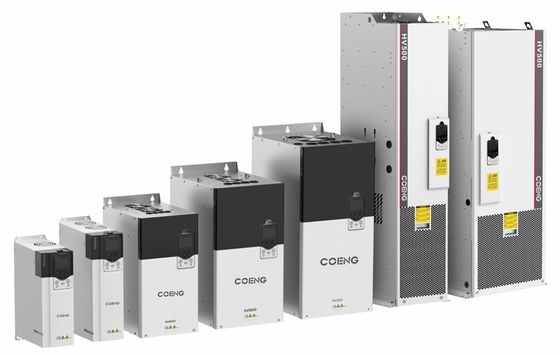

নিম্ন ভোল্টেজ ইঞ্জিনিয়ারিং একক ড্রাইভ ইনভার্টার 2.2kW-560kW আউটপুট ফ্রিকোয়েন্সি 0 ¢ 600Hz আউটপুট ভোল্টেজ 0V-ইনপুট ভোল্টেজ

প্রযুক্তিগত তথ্য

প্রকল্পসমূহ

স্পেসিফিকেশন বর্ণনা এবং প্রযুক্তিগত তথ্য

পাওয়ার ইনপুট/
আউটপুট

ইনপুট ভোল্টেজ

ইনপুট ভোল্টেজঃ 380V (-15%) থেকে 480V (+10%) ফেজঃ তিন-ফেজ

ইনপুট পাওয়ার ফ্রিকোয়েন্সি

50Hz/60Hz ± 5%

ইনপুট ভোল্টেজের ভারসাম্যহীনতা

≤৩%

আউটপুট ভোল্টেজ

ওভি-ইনপুট ভোল্টেজ

আউটপুট ফ্রিকোয়েন্সি

০-৬০০ হার্জ

মোটর প্রকার

অ্যাসিনক্রোন মোটর

মাস্টার কন্ট্রোল পারফরম্যান্স

কন্ট্রোল মোড

ভি/এফ, ওএলভিসি (ওপেন লুপ ভেক্টর কন্ট্রোল), সিএলভিসি (ক্লোজড লুপ ভেক্টর কন্ট্রোল)

স্পিড রেঞ্জ

1:10 V/F; 1:100 OLVC; 1:1000 CLVC

স্টার্ট টর্ক

OLVC: 150% ((0.5Hz), CLVC: 200% ((OHz)

টর্ক নির্ভুলতা

ভেক্টর কন্ট্রোল মোডে ≤±5%

টর্ক রিপল

ভেক্টর কন্ট্রোল মোডে ≤±5%

গতি স্থিতিশীলতা

OLVC, 0.2%; CLVC: 0.1%

টর্ক প্রতিক্রিয়া

≤5ms, ভেক্টর কন্ট্রোল মোডে

ত্বরণ/অবলম্বনের সময়

0.0s~3200.0s; 0.0min~3200.0min

টর্ক বৃদ্ধি

0.০% থেকে ৩০.০%

অতিরিক্ত লোড ক্ষমতা

জি মডেলঃ 150% 1 মিনিট/5 মিনিট; 180%10s/5 মিনিট; পি মডেলঃ 110% 1 মিনিট/5 মিনিট; 150% 10s/5 মিনিট

ভি/এফ কার্ভ

সোজা লাইন টাইপ, মাল্টি পয়েন্ট টাইপ, ভি/এফ অর্ধ বিচ্ছেদ মোড, ভি/এফ সম্পূর্ণ বিচ্ছেদ মোড

ইনপুট ফ্রিকোয়েন্সি রেজোলিউশন

ডিজিটাল সেটিংঃ 0.01Hz, অ্যানালগ সেটিংঃ 0.01Hz

ত্বরণ/অবলম্বন কার্ভ

সোজা রেখা এবং এস-কার্ভ

প্রধান কাজ

সহজ পিএলসি, মাল্টি-স্পিড কন্ট্রোল

নিয়ন্ত্রণ টার্মিনালের মাধ্যমে সমর্থিত 16 টি স্পিড সেগমেন্ট

স্বয়ংক্রিয় ভোল্টেজ নিয়ন্ত্রণ (AVR)

স্বয়ংক্রিয়ভাবে একটি নির্দিষ্ট পরিসীমা মধ্যে গ্রিড ভোল্টেজ পরিবর্তিত হয় যখন আউটপুট ভোল্টেজ ধ্রুবক রাখে

স্থায়ী দৈর্ঘ্যের নিয়ন্ত্রণ

স্থায়ী দৈর্ঘ্যের নিয়ন্ত্রণ

অন্তর্নির্মিত পিআইডি

সহজে একটি বন্ধ লুপ নিয়ন্ত্রণ সিস্টেম গঠন করে

মাল্টি-মোটর সুইচিং

দুটি মোটর নিয়ন্ত্রণের জন্য মোটর পরামিতি দুটি গ্রুপের মধ্যে সুইচ

ভার্চুয়াল I/O

ভার্চুয়াল ডিআই/ডিও-র আটটি গ্রুপ সহজ লজিক্যাল কন্ট্রোল সক্ষম করে

ওভারভোল্টেজ/ওভারকরেন্ট স্টল কন্ট্রোল

অপারেশন চলাকালীন স্বয়ংক্রিয় বর্তমান এবং ভোল্টেজ সীমাবদ্ধতা যা ইনভার্টারকে ঘন ঘন অতিরিক্ত বর্তমান বা অতিরিক্ত ভোল্টেজের কারণে ট্রিপ করা থেকে বিরত রাখে

বিদ্যুৎ বিপর্যয়ের পরে পুনরায় চালু করুন

পাওয়ার ব্যর্থতা এবং পুনরুদ্ধারের পরে, স্বয়ংক্রিয়ভাবে চলমান আগে ইনভার্টার একটি সেট সময় জন্য অপেক্ষা করে

দ্রুত বর্তমান সীমাবদ্ধ

ইনভার্টার মধ্যে ঘন ঘন overcurrent ত্রুটি এড়ায়

ফ্রিকোয়েন্সি সেটিং পদ্ধতি

কীপ্যাড; টার্মিনাল আপ/ডাউন; মাল্টি-রেফারেন্স; ইমপলস রেফারেন্স; যোগাযোগ

পাওয়ার ইনপুট/আউটপুট

অ্যানালগ ইনপুট টার্মিনাল

AI1; AI2: 0V~10V/ 0 (4)mA~20mA

ডিজিটাল ইনপুট টার্মিনাল

DI1-DI5, অপটো-আইসোলেশন সহ 5 টি প্রোগ্রামযোগ্য ডিজিটাল ইনপুট টার্মিনাল, উভয়টির সাথে সামঞ্জস্যপূর্ণ
ডুবে যাওয়া/সোর্সিং ইনপুট।
DI5 সর্বোচ্চ ইনপুট ফ্রিকোয়েন্সি 100kHz সহ উচ্চ-গতির ইমপ্লাস ইনপুট সমর্থন করে।

ডিজিটাল আউটপুট টার্মিনাল

ওপেন-কলেক্টর আউটপুট; আউটপুট ভোল্টেজ পরিসীমাঃ 0V ~ 24V; বর্তমান লোড ক্ষমতাঃ 50mA।
ডিও১ সর্বোচ্চ আউটপুট ফ্রিকোয়েন্সি ১০০ কিলোহার্টজ সহ উচ্চ গতির ইমপলস আউটপুট সমর্থন করে।

অ্যানালগ আউটপুট টার্মিনাল

১-চ্যানেল 0V ~ 10V/0(4)mA ~ 20mA

রিলে আউটপুট

১-চ্যানেল ফর্ম সি যোগাযোগ, NO+NC

যোগাযোগ

যোগাযোগ প্রোটোকল

Modbus RTU (স্ট্যান্ডার্ড কনফিগারেশন); Profibus-DP; Profinet IO; CANopen; Modbus TCP/IP; Ethercat; EtherNet/IP (ঐচ্ছিক কনফিগারেশন)

পরিবেশে
প্রয়োজনীয়তা

উচ্চতা

≤১০০০ মিটারঃ ডিরেটিংয়ের প্রয়োজন নেই
১০০০-৩০০০ মিটারঃ ১০০ মিটারে ১% হ্রাস

পরিবেশে তাপমাত্রা

-২৫°সি ০+৪০°সি (৪০-৫৫ ডিগ্রি সেলসিয়াসের মধ্যে ডিরেটিং সহ চলতে পারে)

আর্দ্রতা

15% ~ 95%, কোন ঘনীভবন নেই

কম্পন

3M3, আইইসি 60721-3-3

সংরক্ষণের তাপমাত্রা

-৪০°সি~+৭০°সি

ইনস্টলেশনের স্থান

অভ্যন্তরীণ, সরাসরি সূর্যের আলো ছাড়া, জ্বলনযোগ্য, ক্ষয়কারী গ্যাস, তরল এবং পরিবাহী মুক্ত
কণা।

অপশনাল আনুষাঙ্গিক

এনকোডার কার্ড, যোগাযোগ সম্প্রসারণ কার্ড, আইও সম্প্রসারণ কার্ড

সুরক্ষা

শর্ট সার্কিট, ওভারকরেন্ট, ওভারলোড, ওভারভোল্টেজ, অন্ডভোল্টেজ, ফেজ হ্রাসের বিরুদ্ধে সুরক্ষা
অতিরিক্ত তাপমাত্রা, বাহ্যিক ত্রুটি ইত্যাদি

ইনস্টলেশন পদ্ধতি

ক্যাবিনেটে ইনস্টল করা

সুরক্ষা রেটিং

আইপি ২০

ঠান্ডা করার পদ্ধতি

এয়ার কুলিং
