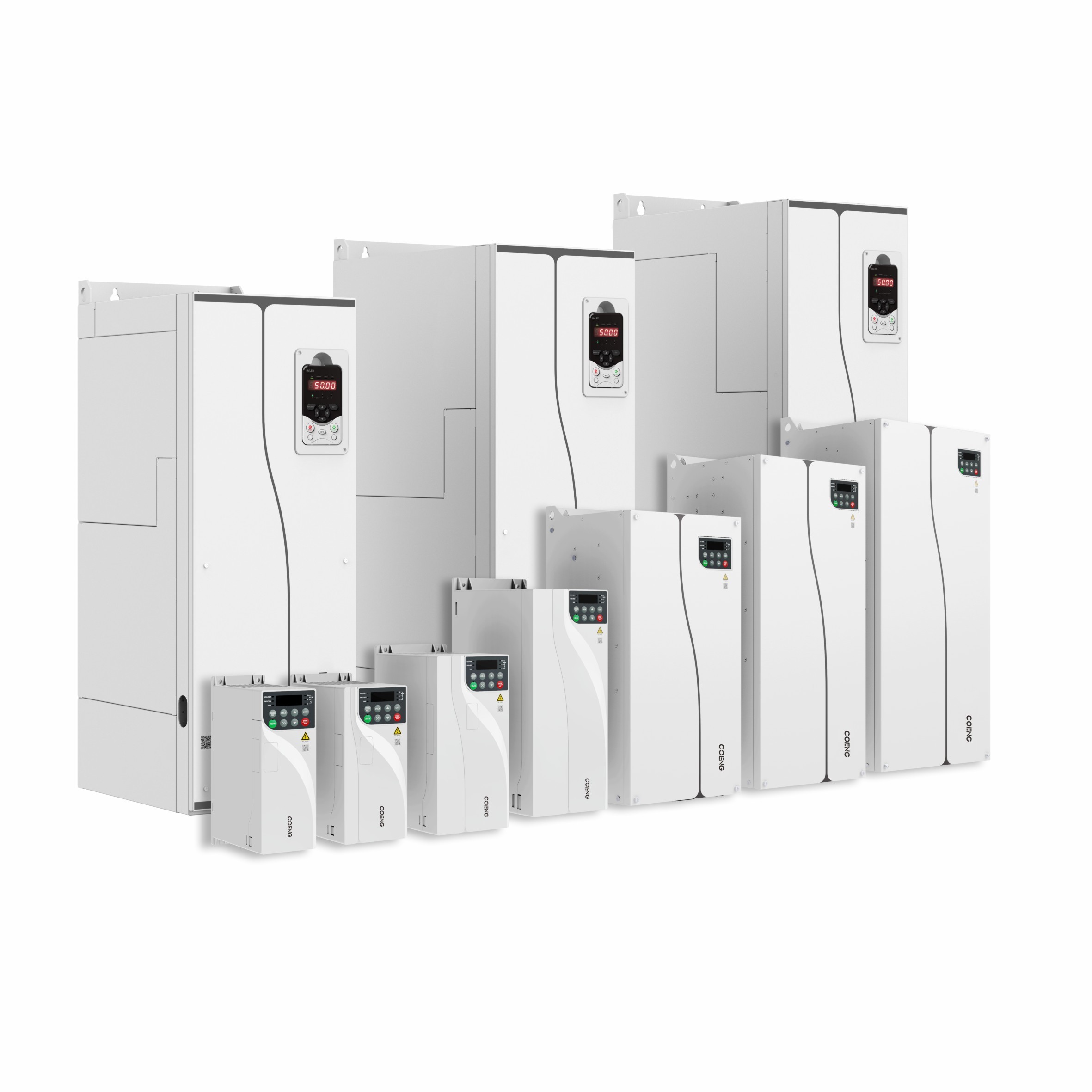

HV610 ক্রেন ভিএফডি ফ্রিকোয়েন্সি কনভার্টার ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ

HV610 ক্রেনের জন্য নির্দিষ্ট VFD ফ্রিকোয়েন্সি কনভার্টার পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ

পণ্যের বর্ণনা
HV610 সিরিজ ফ্রিকোয়েন্সি কনভার্টার হল একটি বিশেষ ফ্রিকোয়েন্সি কনভার্টার যা উত্তোলন শিল্পের জন্য তৈরি করা হয়েছে।উত্তোলন শিল্পে গ্রাহকদের অ্যাপ্লিকেশন চাহিদাগুলি আরও ভালভাবে মেটাতে, আমাদের পণ্যগুলি অ্যাপ্লিকেশন উত্তোলনের দৃষ্টিকোণের উপর ভিত্তি করে এবং অ্যান্টি-ওয়ে কন্ট্রোল এবং অ্যান্টি-লুজিং সুরক্ষা সংহত করে।, স্লাইডিং হুক সুরক্ষা, ব্রেক নিয়ন্ত্রণ, হ্রাস সীমা, লোড এবং গতি, ম্যাক্রো পরামিতি এবং অন্যান্য বিশেষ ফাংশনগুলি একটিতে একত্রিত করা হয়েছে, সম্পূর্ণরূপে উত্তোলন সরঞ্জামগুলির নির্ভরযোগ্য, দক্ষ, নিরাপদ এবং স্থিতিশীল অপারেশন নিশ্চিত করে।

HV610 সিরিজের ফ্রিকোয়েন্সি কনভার্টারগুলি ক্রেন, ঢালাই ক্রেন, ইস্পাত কয়েল ক্রেন, বৈদ্যুতিক উত্তোলন, গ্র্যাব মেশিন, সাধারণ ক্রেন, পোর্ট ক্রেন, ব্রিজ ক্রেন, টাওয়ার ক্রেন, খনির যন্ত্রপাতি, তেল ড্রিলিং রিগ এবং অন্যান্য লোড উত্তোলনে ব্যাপকভাবে ব্যবহার করা যেতে পারে।

পণ্যের বৈশিষ্ট্য
বিশেষীকরণ বৈশিষ্ট্য
এন্টি-ওয়ে নিয়ন্ত্রণ
স্প্রেডারের চলমান গতি নিয়ন্ত্রণ করে এর সুইং অ্যাঙ্গেল নিয়ন্ত্রণ করুন, যার ফলে স্প্রেডারের সুইং দমন করা যায় এবং মসৃণ নিয়ন্ত্রণ এবং দক্ষ অপারেশন অর্জন করা যায়।
লোড এবং গতি
· বর্তমান লোডের পরিবর্তন অনুযায়ী কার্যকারিতা এবং নিরাপত্তা বিবেচনা করে বাস্তব সময়ে সরঞ্জাম পরিচালনার গতি সামঞ্জস্য করুন, যাতে সরঞ্জামগুলি সর্বোত্তম কাজের অবস্থায় কাজ করতে পারে
স্লাইড হুক সুরক্ষা
· ব্রেকিং প্রক্রিয়ার সময় স্লাইডিং হুক সনাক্ত করা হয় এবং দুর্ঘটনা রোধ করতে মোটর আউটপুট নিয়ন্ত্রণ করে স্লাইডিং হুক সুরক্ষিত থাকে।
ক্ষয় সীমা
· সহজ পজিশনিং হ্রাস সীমা এবং স্টপ লিমিটের সহযোগিতার মাধ্যমে অর্জন করা হয়, যাতে নিয়ন্ত্রণ বস্তুটি প্রিসেট নিরাপদ এলাকায় থেমে যায়
বিরোধী আলগা দড়ি সুরক্ষা
উপরে যাওয়ার সময়, এটি একটি নির্দিষ্ট গতিতে চলে এবং ভারী বস্তুর উল্লেখ আছে কিনা তা সনাক্ত করে।এটি ভারী বস্তুর উল্লেখ আছে কিনা তা শনাক্ত করে এবং তারপর ধীরে ধীরে ত্বরান্বিত হয় এবং ধীরে ধীরে বৃদ্ধি পায়।
অপারেটিং লিভার শূন্য রিটার্ন সনাক্তকরণ
· পাওয়ার অন করার সময়, অপারেটিং লিভারের স্থিতির তথ্যগুলি পাওয়ার অন করার পরে প্রাথমিক তাত্ক্ষণিক অপারেশনের ফলে সৃষ্ট বিপদ এড়াতে চলমান কমান্ডটি গ্রহণ করতে হবে কিনা তা নির্ধারণ করা যেতে পারে।
ম্যাক্রো পরামিতি
· সংশ্লিষ্ট উত্তোলন প্রক্রিয়া লিফটিং প্যারামিটার ম্যাক্রো সেটিং মান অনুযায়ী নির্বাচন করা যেতে পারে, যেমন 0: উত্তোলন প্রক্রিয়া, 1: অনুবাদ প্রক্রিয়া
ব্রেক নিয়ন্ত্রণ
· যখন বৈদ্যুতিন সংকেতের মেরু বদল শুরু হয় এবং থামে, ব্রেকটি ঘূর্ণায়মান এড়াতে ফ্রিকোয়েন্সি এবং কারেন্ট সনাক্ত করে নিয়ন্ত্রিত হয়, যার ফলে সিস্টেমের কার্যকারিতা, নিরাপত্তা এবং স্থিতিশীলতা উন্নত হয়।
একাধিক মোটর সুইচিং
· অভ্যন্তরীণভাবে মোটর প্যারামিটারের 4 সেট সমর্থন করে এবং কমান্ড স্যুইচিংয়ের মাধ্যমে 4টি ভিন্ন মোটর চালাতে পারে

উচ্চ নির্ভরযোগ্যতা
উদ্ভাবনী স্বাধীন বায়ু নালী নকশা
· পুরো মেশিনটির একটি স্বাধীন বায়ু নালী নকশা রয়েছে এবং সংবেদনশীল উপাদানগুলি বায়ু নালী থেকে বিচ্ছিন্ন করা হয়, যা পরিবেশের সাথে পণ্যটির অভিযোজনযোগ্যতাকে ব্যাপকভাবে উন্নত করে।
· কার্যকরভাবে ইনভার্টারের অভ্যন্তরে ধুলো এবং অমেধ্য প্রবেশ করা প্রতিরোধ করে এবং বৈদ্যুতিক শর্ট সার্কিট, উপাদানের ক্ষতি ইত্যাদির কারণে ব্যর্থতা এড়ায়।
তাপ নকশা ধারণা এবং পেশাদার তাপ সিমুলেশন বিশ্লেষণ
· সম্পূর্ণ মেশিনের তাপ নির্ভরযোগ্যতা নিশ্চিত করতে দক্ষ এবং সঠিক তাপীয় সিমুলেশন প্ল্যাটফর্ম সফ্টওয়্যার গ্রহণ করুন
· উন্নত তাপীয় পরীক্ষা এবং যাচাইকরণ প্রযুক্তি এবং ডিভাইসগুলি কার্যকরভাবে তাপ নকশার তাত্ত্বিক ফলাফল পরীক্ষা করে
কঠোর সমগ্র মেশিন তাপমাত্রা বৃদ্ধি পরীক্ষা
· কঠোর পূর্ণ লোড এবং ওভারলোড যাচাইকরণ পরীক্ষা পদ্ধতি, পাশাপাশি মূল উপাদানগুলির জন্য কঠোর তাপমাত্রা বৃদ্ধির গ্রহণযোগ্যতা মান, চরম লোড পরিস্থিতিতে দীর্ঘমেয়াদী নির্ভরযোগ্য অপারেশন পূরণ করতে
· সমস্ত পণ্য কারখানা ছাড়ার আগে উচ্চ-তাপমাত্রার লোড বার্ধক্যের মধ্য দিয়ে যায়, কার্যকরভাবে ইন্টারসেপশন ডিভাইসের বিক্ষিপ্ত ব্যর্থতা প্রতিরোধ করে এবং কারখানা ছাড়ার আগে পণ্যের গুণমান নিশ্চিত করে।
কনফর্মাল অ্যান্টি-পেইন্টের স্বয়ংক্রিয় স্প্রে করার প্রক্রিয়া
· কনফর্মাল অ্যান্টি-পেইন্টের স্বয়ংক্রিয় স্প্রে করার প্রক্রিয়া ব্যবহার করে, বিভিন্ন সার্কিট বোর্ড অনুসারে বিভিন্ন স্প্রে করার কৌশলগুলি ডিজাইন করা যেতে পারে, কার্যকরভাবে সার্কিট বোর্ড স্প্রে করার অভিন্নতা এবং পণ্য ব্যাচগুলির সামঞ্জস্যতা নিশ্চিত করে

উচ্চ অভিযোজনযোগ্যতা
ওয়াইড ভোল্টেজ পরিসীমা নকশা
· রেটেড ভোল্টেজ: তিন-ফেজ 380V～480V
· ইনপুট পাওয়ার ফ্রিকোয়েন্সি: (50Hz/60Hz) ±5%
· অনুমোদিত ভোল্টেজ ওঠানামা পরিসীমা: -15% ভ্যাক～ + 10% ভ্যাক
সামান্য বাহ্যিক হস্তক্ষেপ
· অন্তর্নির্মিত C3 ফিল্টার কার্যকরভাবে অপারেশনের সময় ইনভার্টার দ্বারা উত্পন্ন উচ্চ-ফ্রিকোয়েন্সি হারমোনিক্স দমন করতে পারে,ইউরোপীয় ইউনিয়ন EN61800-3 মান
· সহজ এবং বন্ধুত্বপূর্ণ EMC গ্রাউন্ড-ব্রেকিং ডিজাইন কার্যকরভাবে গ্রাউন্ড লিকেজ কারেন্ট কমাতে পারে
গাঠনিক নকশা
· বই-টাইপ ডিজাইন, প্রথাগত মডেলের তুলনায় ভলিউম প্রায় 40% হ্রাস করে
· পুরো মেশিনের পাশাপাশি ইনস্টলেশন উপলব্ধি করতে পারে

চমৎকার কর্মক্ষমতা
ব্যাপক মোটর ড্রাইভ প্রযুক্তি
· তিন-ফেজ অ্যাসিঙ্ক্রোনাস মোটর এবং স্থায়ী চুম্বক সিঙ্ক্রোনাস মোটরগুলির ড্রাইভ নিয়ন্ত্রণ সমর্থন করে
· V/F নিয়ন্ত্রণ, ওপেন-লুপ ভেক্টর, ক্লোজড-লুপ ভেক্টর নিয়ন্ত্রণ সমর্থন করে
· সমর্থন গতি এবং ঘূর্ণন সঁচারক বল মোড নিয়ন্ত্রণ
· সমর্থন গতি ট্র্যাকিং ফাংশন, ছোট প্রভাব বর্তমান
সঠিক মোটর স্ব-লার্নিং ফাংশন
· সঠিকভাবে মোটর প্যারামিটার স্ব-শিক্ষা, অপারেশন এবং ডিবাগিং সহজতর করতে পারে এবং নিয়ন্ত্রণের সঠিকতা এবং প্রতিক্রিয়া গতি উন্নত করতে পারে।
· বিস্তৃত এবং সমৃদ্ধ স্ব-শিক্ষা ফাংশন, বিভিন্ন ধরনের মোটর স্ব-শিক্ষা ফাংশন সহ (গতিশীল, স্ট্যাটিক, স্ট্যাটিক + ডাইনামিক)
গতিশীল স্ব-শিক্ষা: লোড স্ব-শিক্ষা অবশ্যই সংযোগ বিচ্ছিন্ন করা উচিত, উচ্চ নিয়ন্ত্রণ নির্ভুলতার প্রয়োজনীয়তা সহ অনুষ্ঠানের জন্য উপযুক্ত।
স্ট্যাটিক স্ব-শিক্ষা: এটি এমন পরিস্থিতির জন্য উপযুক্ত যেখানে সরঞ্জাম ইনস্টল করার পরে গতিশীল স্ব-শিক্ষা এড়াতে মোটরকে লোড থেকে আলাদা করা যায় না।
ব্যাপক মোটর নিয়ন্ত্রণ মোড
· V/F নিয়ন্ত্রণ মোড
· ওপেন লুপ ভেক্টর (OLVC) নিয়ন্ত্রণ মোড
· বন্ধ লুপ ভেক্টর (CLVC) নিয়ন্ত্রণ মোড
বড় শুরু টর্ক
ওপেন লুপ ভেক্টর (OLVC): 0.5Hz/150%
· ক্লোজড লুপ ভেক্টর (CLVC): 0Hz/200%
উচ্চ ওভারলোড ক্ষমতা
· ওভারলোড ক্ষমতা: 60 এর জন্য 150% রেট করা বর্তমান, 10 এর জন্য 180% রেট করা বর্তমান

সুবিধাজনক নকশা
অপারেটিং কীবোর্ড
· 110kW এবং তার নিচের স্ট্যান্ডার্ড মেশিনগুলি একটি অন্তর্নির্মিত LED কীবোর্ডের সাথে পাঠানো হয় এবং বহিরাগত ওয়্যারিং সমর্থন করে না।132kW এবং তার উপরে স্ট্যান্ডার্ড মেশিনগুলি একটি অন্তর্নির্মিত LED কীবোর্ডের সাথে পাঠানো হয় যা বাহ্যিক ওয়্যারিং সমর্থন করে।
· 110kW এবং নীচের কীবোর্ড বাহ্যিক ইনপুট একটি স্বাধীন LED কীবোর্ড দিয়ে সজ্জিত করা যেতে পারে
· অপারেশন কীবোর্ডে ডিবাগিং প্যারামিটার, অপারেটিং স্ট্যাটাস পর্যবেক্ষণ, স্টার্ট এবং স্টপ কন্ট্রোল এবং কপি করার পরামিতিগুলির মতো ফাংশন রয়েছে।
বিভিন্ন বর্ধিত ফাংশন
ঐচ্ছিক সম্প্রসারণ যোগাযোগ কার্ড Profibus-DP, Profinet IO, CANopen, Modbus TCP/IP, Ethercat, EtherNet/IP এবং অন্যান্য বাস যোগাযোগ (SLOT1 সম্প্রসারণ কার্ড স্লট) সমর্থন করে
· বিভিন্ন কোড প্লেট ইন্টারফেস কার্ডের জন্য ঐচ্ছিক সমর্থন (SLOT2 এক্সপেনশন কার্ড স্লট)
· I/O টার্মিনাল সম্প্রসারণ কার্ডের জন্য ঐচ্ছিক সমর্থন (SLOT1 সম্প্রসারণ কার্ড স্লট, বিস্তারিত জানার জন্য "ঐচ্ছিক আনুষাঙ্গিক" টার্মিনাল বিবরণ দেখুন)
দ্রষ্টব্য: ঐচ্ছিক I/O টার্মিনাল সম্প্রসারণ কার্ড এবং যোগাযোগ সম্প্রসারণ কার্ড একই সম্প্রসারণ কার্ড স্লটে রয়েছে এবং সেগুলি একই সময়ে ইনস্টল এবং ব্যবহার করা যাবে না।
বিভিন্ন অ্যাপ্লিকেশন ফাংশন সমর্থন
· যখন ফ্রিকোয়েন্সি কনভার্টার শুরু হয় এবং বন্ধ হয়ে যায়, তখন মোটর হোল্ডিং ব্রেক নিয়ন্ত্রণ করা যায়
· মাল্টি-স্পিড কন্ট্রোল ফাংশন, কন্ট্রোল টার্মিনালের মাধ্যমে 16-স্পীড অপারেশন উপলব্ধি করে
· জিরো সার্ভো ফাংশন, মোটর CLVC মোডে জিরো-স্পিড পজিশন লকিং অর্জন করতে পারে
· এলোমেলো PWM গভীরতা মোটরের কঠোর শব্দ উন্নত করতে পারে
· এনকোডার অপ্রয়োজনীয় অপারেশন মোড, যা এনকোডার ব্যর্থ হলে স্বয়ংক্রিয়ভাবে OLVC অপারেশনে স্যুইচ করতে পারে
পটভূমি দ্রুত ডিবাগিং সফ্টওয়্যার
· মনিটরিং, প্যারামিটার সম্পাদনা এবং অন্যান্য ফাংশন ডিবাগিং এবং রক্ষণাবেক্ষণকে আরও সুবিধাজনক করে তোলে
· ইভেন্ট রেকর্ডিং এবং ফল্ট রেকর্ডিং সমর্থন করে, ত্রুটিগুলি অদৃশ্য করে তোলে
নির্ভরযোগ্য ব্রেকিং ফাংশন
· ডিসি ব্রেকিং ফাংশন সঙ্গে
· সমস্ত সিরিজ বিল্ট-ইন ব্রেকিং ইউনিট সহ স্ট্যান্ডার্ড আসে
· ব্রেকিং প্রতিরোধক বাড়ালে ব্যবহারকারীর বৈদ্যুতিক ইনস্টলেশন স্থান এবং বৈদ্যুতিক খরচ বাঁচানোর সাথে সাথে ভাল ব্রেকিং প্রভাব অর্জন করতে পারে।
